Утеплённая шведская плита (УШП) – это современный тип фундамента, который объединяет в себе несущую конструкцию, систему утепления и коммуникации. Одним из ключевых этапов его строительства является технология укладки коммуникаций, которая требует точного расчёта и соблюдения правил монтажа. В этой статье мы подробно разберём, как правильно прокладывать инженерные сети внутри УШП.

Преимущества укладки коммуникаций в УШП

• Экономия пространства – все коммуникации скрыты внутри плиты, что исключает необходимость дополнительных траншей и коробов.
• Защита от промерзания – благодаря слою утеплителя трубы не подвергаются воздействию низких температур.
• Долговечность – отсутствие внешних воздействий (ультрафиолета, механических повреждений) увеличивает срок службы коммуникаций.
• Энергоэффективность – встроенный тёплый пол и предварительно уложенные трубы снижают теплопотери.

Подготовка к укладке коммуникаций

Перед началом работ необходимо разработать детальный проект, включающий:

1. Схему расположения водопроводных, канализационных и электрических сетей.
2. Точки ввода и вывода коммуникаций.
3. Места установки коллекторов, ревизионных колодцев и других узлов.

Все трубы и кабели должны быть заранее закуплены и проверены на целостность. Для водоснабжения и канализации рекомендуется использовать полипропиленовые или PEX-трубы, а для электропроводки – кабели в двойной изоляции.

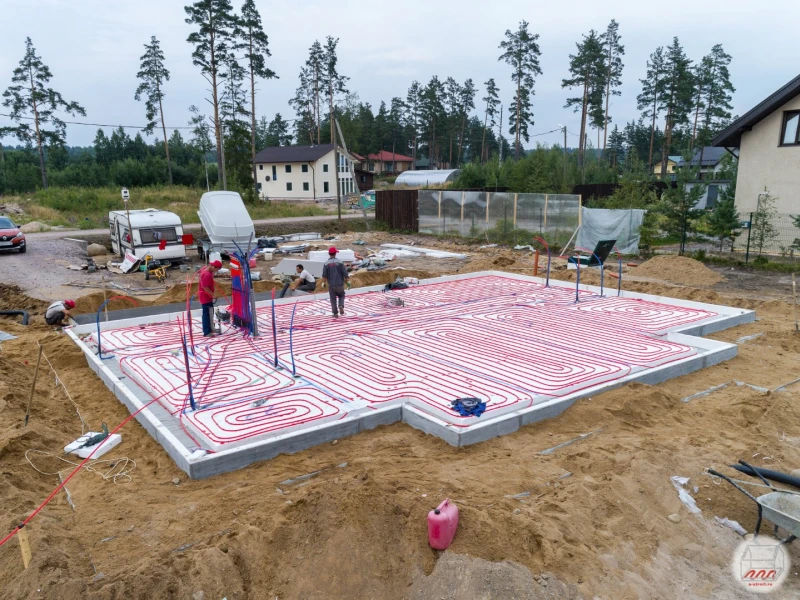

Технология укладки коммуникаций

Процесс монтажа включает несколько этапов:

1. Подготовка основания – после укладки песчано-гравийной подушки и гидроизоляции монтируется слой утеплителя (обычно ЭППС).
2. Разметка трасс – согласно проекту на утеплителе отмечаются линии прокладки труб и кабелей.
3. Установка трубопроводов – водопроводные и канализационные трубы укладываются с уклоном, фиксируются хомутами или специальными креплениями.
4. Прокладка электропроводки – кабели размещаются в гофре или защитных каналах, избегая пересечений с водяными контурами.
5. Монтаж системы тёплого пола – трубы отопления раскладываются змейкой или спиралью, подключаются к коллектору.
6. Проверка герметичности – перед заливкой бетона все системы тестируются под давлением.

Важные нюансы монтажа

• Все трубы должны иметь теплоизоляцию в местах возможного контакта с бетоном.
• Для канализации обязателен уклон 2–3 см на метр для самотека.
• Электрические кабели не должны соприкасаться с металлическими элементами каркаса.
• В местах прохода через плиту устанавливаются гильзы (для защиты от деформаций).

Ошибки, которых следует избегать

Неправильная укладка коммуникаций может привести к серьёзным проблемам:

• Отсутствие компенсационных петель у труб – приводит к разрывам при температурных расширениях.
• Недостаточная фиксация труб – вызывает смещение при заливке бетона.
• Игнорирование гидравлических испытаний – приводит к протечкам после завершения работ.
• Прокладка кабелей без защиты – риск повреждения при усадке фундамента.

Заключительные этапы

После укладки всех коммуникаций выполняется:

1. Окончательная проверка систем (опрессовка, прозвонка кабелей).
2. Монтаж арматурного каркаса (с соблюдением защитного слоя бетона).
3. Заливка плиты бетоном марки не ниже М300 с вибрированием.

Важно помнить, что после затвердевания бетона доступ к коммуникациям будет ограничен, поэтому все работы должны быть выполнены с максимальной точностью.

Устройство утеплённой шведской плиты (УШП) фундамента: материалы и этапы работ

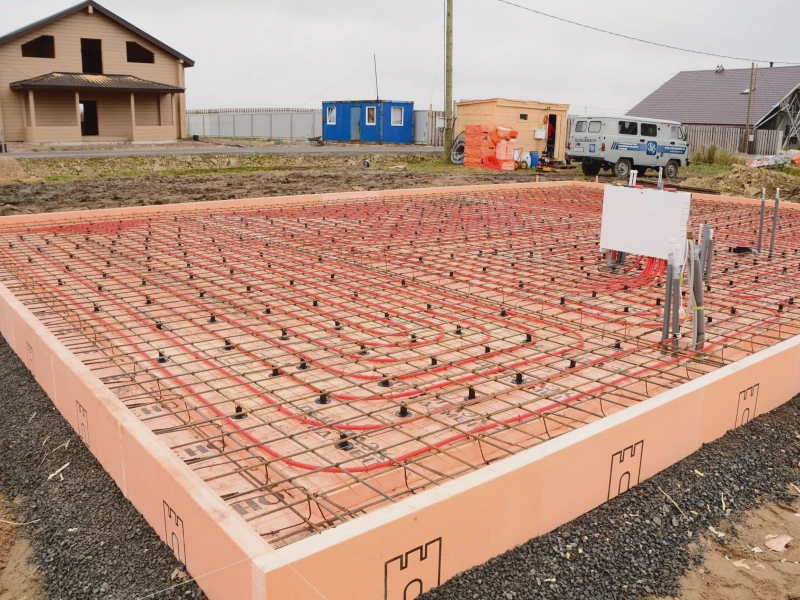

Технология устройства утеплённой шведской плиты (УШП) – это современный метод возведения фундамента, сочетающий в себе высокую энергоэффективность, прочность и комфорт для будущего здания. УШП широко применяется в частном домостроении, особенно в регионах с холодным климатом, так как обеспечивает надёжную теплоизоляцию и равномерное распределение нагрузок.

Особенности утеплённой шведской плиты

УШП – это монолитная железобетонная плита, уложенная на слой теплоизоляции. Её ключевые особенности:

• Энергоэффективность: благодаря слою утеплителя (обычно экструдированного пенополистирола) фундамент предотвращает теплопотери через основание здания.
• Инженерные коммуникации в плите: в УШП заранее закладываются трубы водоснабжения, канализации и тёплого пола, что упрощает дальнейшие строительные работы.
• Ровная поверхность: плита служит готовым основанием для чистового пола, что сокращает затраты на выравнивание.
• Устойчивость к пучению грунта: правильное утепление и дренаж минимизируют влияние морозного пучения.

Материалы для устройства УШП

Для монтажа утеплённой шведской плиты потребуются следующие материалы:

• Экструдированный пенополистирол (ЭППС): используется в качестве основного утеплителя (толщина 100–300 мм).
• Геотекстиль: предотвращает смешивание грунта с дренажным слоем.
• Щебень и песок: для создания дренажной подушки.
• Арматура (A500C, Ø10–14 мм): для армирования плиты.
• Бетон (класс B20–B25): для заливки плиты.
• Трубы для коммуникаций и тёплого пола: обычно PEX или металлопластик.
• Гидроизоляционная плёнка: защищает утеплитель от влаги.

Пошаговая инструкция по устройству УШП

1. Подготовка участка: выравнивание грунта, удаление растительного слоя.
2. Укладка геотекстиля: полотно расстилается по всей площади будущей плиты.
3. Формирование дренажной подушки: засыпка песка (200–300 мм) и щебня (100–200 мм) с послойным трамбованием.
4. Монтаж боковой теплоизоляции: по периметру укладываются L-блоки из ЭППС.
5. Укладка основного утеплителя: плиты ЭППС размещаются в два слоя с перехлёстом швов.
6. Разводка коммуникаций: прокладка труб водоснабжения, канализации и тёплого пола.
7. Армирование: вязка арматурного каркаса (два слоя сетки с ячейкой 150–200 мм).
8. Заливка бетона: укладка смеси толщиной 100–200 мм с обязательным вибрированием.
9. Уход за бетоном: увлажнение и укрытие плёнкой в первые дни.

После набора прочности бетоном (28 суток) УШП готова к дальнейшему строительству. Такой фундамент обеспечивает долговечность, энергосбережение и комфорт в эксплуатации дома.
