Технология устройства дренажной системы и обратной засыпки при строительстве фундамента

Строительство фундамента – ответственный этап, от которого зависит долговечность и устойчивость всего здания. Одним из ключевых моментов при возведении основания является правильное устройство дренажной системы и обратной засыпки. Эти процессы помогают защитить фундамент от подтопления, пучения грунта и преждевременного разрушения. В данной статье рассмотрим технологии их монтажа, материалы и важные нюансы выполнения работ.

Роль дренажной системы в защите фундамента

Дренаж – это инженерная система, предназначенная для отвода грунтовых и поверхностных вод от фундамента. Ее отсутствие или неправильный монтаж могут привести к:

  • подтоплению подвалов и цокольных этажей;
  • увеличению нагрузки на гидроизоляцию;
  • пучению грунта в зимний период;
  • появлению трещин в фундаменте и стенах.

Технология устройства дренажной системы

Дренаж фундамента включает несколько этапов, каждый из которых требует внимательного подхода.

1. Проектирование дренажа

Перед началом работ необходимо:

  1. Изучить гидрогеологические условия участка (уровень грунтовых вод, тип почвы).
  2. Определить уклон территории и направление стока воды.
  3. Выбрать тип дренажа (пристенный, кольцевой, пластовый).
  4. Рассчитать диаметр труб и глубину их заложения.

2. Материалы для дренажа

Для монтажа системы потребуются:

  • Дренажные трубы (перфорированные, с геотекстилем или кокосовой обмоткой).
  • Дренажные колодцы (смотровые, поворотные, коллекторные).
  • Геотекстиль (для фильтрации и защиты от заиливания).
  • Щебень или гравий (фракции 20–40 мм).
  • Песок (для подсыпки).

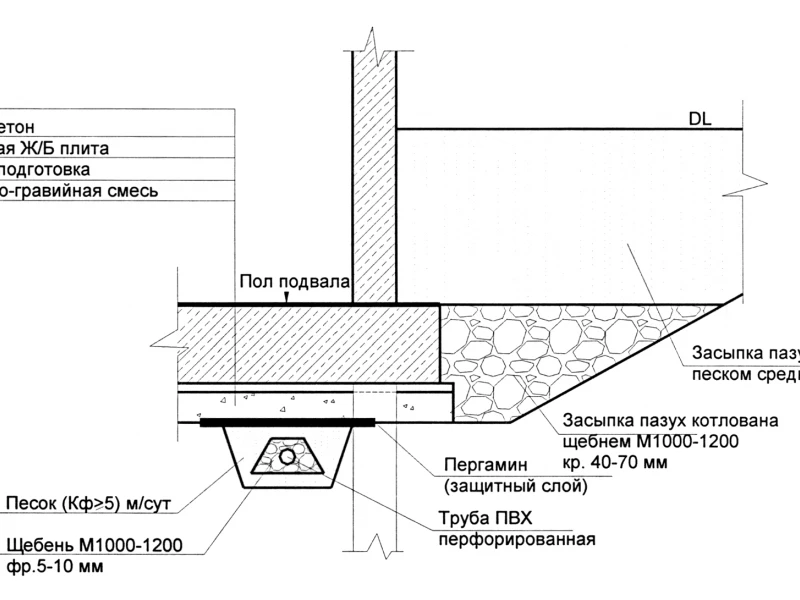

3. Монтаж дренажных труб

Последовательность работ:

  1. Выкапывание траншеи по периметру фундамента с уклоном 2–3 см на 1 м.
  2. Укладка геотекстиля на дно и стенки траншеи.
  3. Засыпка слоя щебня (10–15 см).
  4. Укладка дренажных труб с соединением в единую систему.
  5. Обсыпка труб щебнем и заворачивание краев геотекстиля.
  6. Обратная засыпка траншеи песком.

Технология обратной засыпки фундамента

Обратная засыпка – это заполнение пазух между фундаментом и стенками котлована грунтом или инертными материалами. Ее главные задачи:

  • защита гидроизоляции от повреждений;
  • равномерное распределение нагрузок на фундамент;
  • предотвращение застаивания воды у основания.

1. Подготовка к засыпке

Перед началом работ необходимо:

  1. Дождаться набора прочности бетоном (если фундамент монолитный).
  2. Проверить целостность гидроизоляционного слоя.
  3. Удалить строительный мусор и посторонние предметы из пазух.

2. Выбор материала для засыпки

Используются:

  • Песок (крупный или средней фракции) – подходит для большинства грунтов.
  • ПГС (песчано-гравийная смесь) – улучшает дренажные свойства.
  • Глина – применяется для создания глиняного замка.
  • Грунт, извлеченный при копке котлована – после проверки на чистоту.

3. Процесс обратной засыпки

Этапы выполнения:

  1. Послойная засыпка материала (каждый слой 20–30 см).
  2. Увлажнение и трамбовка каждого слоя (особенно важно для песка).
  3. Контроль плотности с помощью плотномера.
  4. Формирование уклона от фундамента для отвода воды.

Ошибки при устройстве дренажа и обратной засыпки

Распространенные недочеты, которых следует избегать:

  • Использование глинистого грунта без дренажа (приводит к пучению).
  • Отсутствие уклона в дренажной системе (застой воды).
  • Повреждение гидроизоляции при засыпке.
  • Недостаточная трамбовка засыпного материала (просадка).

Дополнительные меры защиты фундамента

Для повышения эффективности дренажа и засыпки рекомендуется:

  • Устройство ливневой канализации.
  • Монтаж отмостки шириной не менее 1 м.
  • Покрытие засыпки дерном или газоном для предотвращения размыва.
