Устройство траншей под ленточный фундамент

Устройство траншей под ленточный фундамент на разных типах грунта

Устройство траншей под ленточный фундамент – один из ключевых этапов строительства, от которого зависит прочность и долговечность всей конструкции. Правильный выбор технологии копки, учет типа грунта и глубины заложения позволяют избежать деформаций фундамента в процессе эксплуатации. В этой статье мы разберем основные особенности подготовки траншей под ленточный фундамент.

1. Выбор технологии копки траншеи

Технология устройства траншеи зависит от нескольких факторов, включая тип грунта, глубину заложения фундамента и доступность спецтехники. Основные методы копки:

• Ручная копка – применяется на небольших участках, в труднодоступных местах или при работе с неустойчивыми грунтами.
• Механизированная копка – используется экскаватор, что ускоряет процесс, но требует точности в соблюдении размеров.
• Комбинированный метод – техника выполняет основную выемку, а финальная подчистка дна и стенок производится вручную.

2. Учет типа грунта при разработке траншеи

Грунт оказывает прямое влияние на устойчивость траншеи и выбор технологии её устройства. Рассмотрим основные типы:

1. Песчаные и супесчаные грунты – обладают хорошей водопроницаемостью, но требуют укрепления стенок траншеи из-за осыпания. Рекомендуется использовать щитовую опалубку или откосы.
2. Глинистые и суглинистые грунты – склонны к пучению при замерзании, поэтому важно учитывать глубину промерзания. Траншеи могут быть вертикальными, но при большой глубине требуют укрепления.
3. Скальные и обломочные грунты – устойчивы, но сложны в разработке. Чаще применяется механизированная копка с использованием гидромолотов.
4. Торфяные и илистые грунты – слабые и водонасыщенные, требуют полной замены или усиления основания.

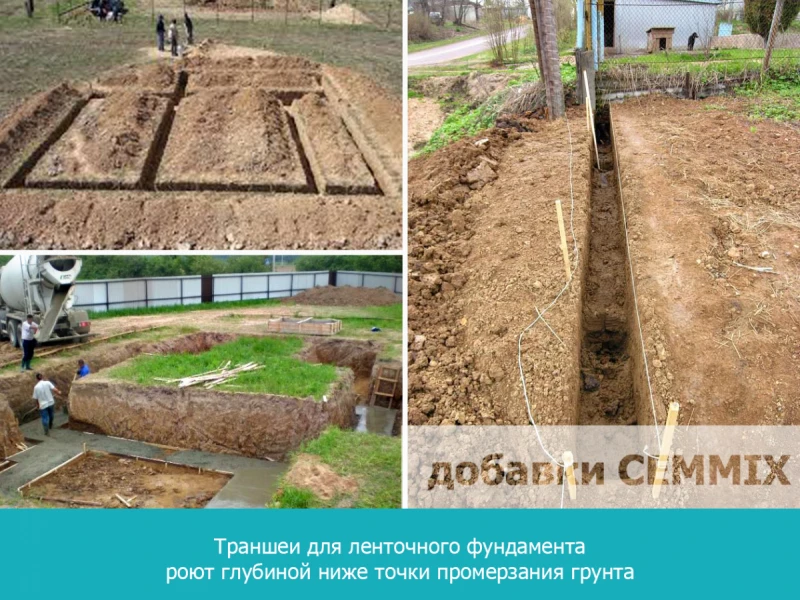

3. Глубина заложения и её влияние на конструкцию траншеи

Глубина траншеи определяется уровнем промерзания грунта и нагрузкой от здания. Основные принципы:

• Мелкозаглубленный ленточный фундамент (до 0,5 м) – подходит для легких построек на непучинистых грунтах. Траншея копается с небольшим запасом по ширине.
• Заглубленный ленточный фундамент (ниже промерзания) – требует тщательной подготовки дна траншеи, устройства песчано-гравийной подушки и гидроизоляции.
• Глубина в пучинистых грунтах – должна быть ниже уровня промерзания на 20-30 см, чтобы избежать деформаций.

4. Особенности укрепления стенок траншеи

В зависимости от грунта и глубины могут применяться следующие методы укрепления:

1. Откосы – естественный способ предотвращения осыпания за счет наклона стенок (актуален для песчаных грунтов).
2. Опалубка из щитов – временное укрепление стенок до заливки бетона.
3. Шпунтовое ограждение – используется при высоком уровне грунтовых вод или в слабых грунтах.

5. Подготовка дна траншеи

После выемки грунта дно траншеи необходимо выровнять и уплотнить. Этапы работ:

• Удаление рыхлого слоя грунта.
• Засыпка песчано-гравийной подушки (толщина 15-30 см) с послойным трамбованием.
• Гидроизоляция (при высоком УГВ) с использованием геотекстиля или рубероида.

6. Распространенные ошибки при устройстве траншей

Чтобы избежать проблем с фундаментом, важно не допускать следующих ошибок:

• Копка траншеи в мерзлом грунте без дополнительного укрепления.
• Неучет уровня грунтовых вод, приводящий к затоплению траншеи.
• Отсутствие песчаной подушки на пучинистых грунтах.
• Небрежное выравнивание дна, ведущее к неравномерной усадке фундамента.
