Устройство свайного ростверка при строительстве фундамента

Преимущества и недостатки устройства свайного ростверка в строительстве

Свайный ростверк – это современная технология устройства фундамента, которая сочетает в себе преимущества свайного основания и монолитной ленты. Такой тип фундамента широко применяется в строительстве на слабых, пучинистых или водонасыщенных грунтах, а также при возведении зданий на склонах. В этой статье мы подробно разберём ключевые этапы монтажа, используемые материалы и особенности технологии.

Что такое свайный ростверк?

Свайный ростверк представляет собой конструкцию, в которой нагрузка от здания передаётся на сваи, а затем равномерно распределяется через железобетонную или металлическую ленту (ростверк). Это позволяет избежать просадки фундамента и повысить его устойчивость к деформациям.

Основные этапы устройства свайного ростверка

1. Проектирование и расчёты – определение глубины заложения свай, их количества, шага и сечения ростверка.
2. Разметка участка – нанесение осей будущего фундамента с точным указанием мест установки свай.
3. Погружение свай – может выполняться методом забивки, вдавливания или бурения с последующей заливкой бетона.
4. Устройство ростверка – монтаж опалубки, армирование и заливка бетонной смеси.
5. Гидроизоляция и утепление – защита конструкции от влаги и промерзания.

Материалы для свайного ростверка

Выбор материалов зависит от типа грунта, нагрузки и климатических условий. Основные компоненты:

• Сваи – железобетонные, металлические (винтовые), буронабивные.
• Арматура – стальные стержни класса А3 (для поперечного армирования) и А500С (для продольного).
• Бетон – марка не ниже М300 для ростверка и М200–М250 для свай.
• Гидроизоляция – битумные мастики, рулонные материалы (рубероид, гидроизол).
• Опалубка – деревянная, металлическая или из фанеры.

Особенности монтажа свайного ростверка

При устройстве свайного ростверка важно учитывать несколько ключевых моментов:

• Глубина погружения свай – должна быть ниже уровня промерзания грунта.
• Высота ростверка – зависит от нагрузки и может варьироваться от 30 до 60 см.
• Армирование – каркас должен быть жёстко связан с оголовками свай.
• Усадка бетона – перед дальнейшими работами необходимо выдержать 28 дней для набора прочности.

Преимущества и недостатки свайного ростверка

Преимущества:

• Подходит для сложных грунтов (торфяники, плывуны, склоны).
• Снижает расход бетона по сравнению с ленточным фундаментом.
• Минимальные земляные работы.
• Высокая скорость монтажа (особенно при использовании винтовых свай).

Недостатки:

• Требует точных расчётов и квалифицированного монтажа.
• Не подходит для тяжёлых кирпичных или монолитных зданий без дополнительного усиления.
• Нуждается в качественной гидроизоляции.

Советы по выбору технологии

Перед началом строительства рекомендуется провести геологические изыскания и проконсультироваться с проектировщиком. В некоторых случаях целесообразно комбинировать свайный ростверк с плитным фундаментом для повышения устойчивости.

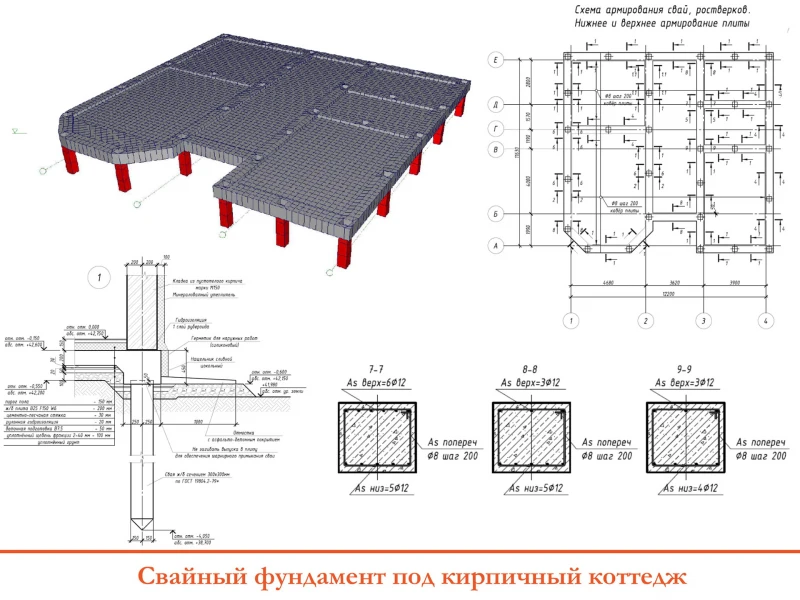

Фундамент – основа любого здания, и от его правильного выбора зависит долговечность и устойчивость всей конструкции. Одним из популярных решений в современном строительстве является свайный ростверк, который сочетает в себе преимущества свайных и ленточных фундаментов. Однако перед выбором типа основания важно сравнить его с альтернативными вариантами, такими как ленточный, плитный и столбчатый фундаменты. В этой статье мы разберём, когда стоит выбрать свайный ростверк, а когда лучше отдать предпочтение другим технологиям.

Что такое свайный ростверк?

Свайный ростверк – это комбинированная конструкция, состоящая из свай, погружённых в грунт, и железобетонной ленты (ростверка), которая связывает их в единую систему. Такой фундамент обеспечивает равномерное распределение нагрузки и подходит для слабых, пучинистых или водонасыщенных грунтов.

Сравнение с другими типами фундаментов

Чтобы понять, когда лучше использовать свайный ростверк, рассмотрим его ключевые отличия от других типов оснований.

1. Ленточный фундамент

Ленточный фундамент – это непрерывная железобетонная полоса, проходящая под всеми несущими стенами. Он подходит для плотных грунтов и малоэтажного строительства.

• Преимущества: высокая несущая способность, простота монтажа, возможность обустройства подвала.
• Недостатки: большой расход материалов, неэффективен на слабых и пучинистых грунтах.

Когда выбрать свайный ростверк вместо ленточного? Если грунт неустойчивый или высокий уровень грунтовых вод, свайный ростверк будет более надёжным и экономичным решением.

2. Плитный фундамент

Плитный фундамент – это монолитная железобетонная плита, распределяющая нагрузку по всей площади здания. Используется на слабых и подвижных грунтах.

• Преимущества: устойчивость к деформациям грунта, равномерное распределение нагрузки.
• Недостатки: высокая стоимость, сложность монтажа, невозможность обустройства подвала.

Когда выбрать свайный ростверк вместо плитного? Если необходимо снизить затраты на строительство или требуется частичное заглубление фундамента, свайный ростверк станет оптимальным вариантом.

3. Столбчатый фундамент

Столбчатый фундамент состоит из отдельных опор (столбов), установленных в ключевых точках здания. Подходит для лёгких построек на стабильных грунтах.

• Преимущества: экономичность, простота возведения.
• Недостатки: низкая несущая способность, риск неравномерной усадки.

Когда выбрать свайный ростверк вместо столбчатого? Если здание имеет значительный вес или грунт подвержен сезонным подвижкам, свайный ростверк обеспечит большую устойчивость.

Ключевые факторы выбора свайного ростверка

1. Тип грунта: идеален для слабых, водонасыщенных и пучинистых почв.
2. Уровень грунтовых вод: позволяет избежать подтопления фундамента.
3. Рельеф участка: подходит для строительства на склонах и неровных поверхностях.
4. Бюджет: экономичнее плитного, но дороже столбчатого фундамента.
5. Нагрузка: подходит для домов из кирпича, газобетона и других тяжёлых материалов.

Технология монтажа свайного ростверка

Процесс возведения включает несколько этапов:

• Разметка участка и определение мест установки свай.
• Погружение свай (винтовых, буронабивных или забивных).
• Обвязка свай ростверком (монолитным или сборным).
• Гидроизоляция и утепление конструкции (при необходимости).

Правильно спроектированный свайный ростверк обеспечивает долговечность и устойчивость здания даже в сложных геологических условиях.

Строительство надежного фундамента – основа долговечности любого здания. Особое внимание при проектировании уделяется свайным ростверкам, которые передают нагрузку от сооружения на грунт через сваи. Правильный расчет и проектирование этого элемента – залог устойчивости и безопасности конструкции. В этой статье разберем ключевые нормы, методики расчета и распространенные ошибки, допускаемые при проектировании свайных ростверков.

Что такое свайный ростверк и зачем он нужен?

Свайный ростверк – это горизонтальная конструкция (плита, балка или лента), объединяющая головы свай и равномерно распределяющая нагрузку от здания. Он служит связующим звеном между надземной частью сооружения и сваями, обеспечивая устойчивость и предотвращая неравномерную осадку.

Основные этапы расчета нагрузки на свайный ростверк

1. Сбор нагрузок: определение постоянных (вес стен, перекрытий, кровли) и временных (снег, ветер, эксплуатационные нагрузки) воздействий.
2. Определение несущей способности свай: зависит от типа свай (винтовые, забивные, буронабивные) и свойств грунта.
3. Распределение свай в плане: выбор шага, расположения (одиночные, кусты, ленты) и глубины погружения.
4. Расчет ростверка на изгиб и продавливание: проверка прочности, жесткости и устойчивости конструкции.

Нормативные требования к проектированию

При расчете свайных ростверков необходимо руководствоваться следующими документами:

• СП 24.13330 (актуализированная версия СНиП 2.02.03-85) – "Свайные фундаменты".
• СП 50-101-2004 – "Проектирование и устройство оснований и фундаментов зданий и сооружений".
• СП 63.13330 (СНиП 52-01-2003) – "Бетонные и железобетонные конструкции".

Типичные ошибки при проектировании

• Недоучет неравномерности нагрузок: приводит к перегрузу отдельных свай и деформациям ростверка.
• Неправильный выбор типа свай: например, использование винтовых свай в слабых грунтах без учета коррозии.
• Ошибки в расчете жесткости ростверка: слишком гибкая конструкция провоцирует трещины в стенах.
• Игнорирование морозного пучения: отсутствие утепления или недостаточная глубина заложения вызывает сезонные подвижки.
• Неверное армирование: недостаточное сечение арматуры или неправильное ее расположение снижает несущую способность.

Методы расчета свайного ростверка

В практике применяются два основных подхода:

1. Метод условного фундамента: ростверк рассматривается как лента или плита на упругом основании (сваях).
2. Компьютерное моделирование (КЭ-метод): позволяет учесть сложные нагрузки, неоднородность грунтов и взаимодействие элементов.

Практические рекомендации

• Всегда проводите геологические изыскания перед расчетом.
• Учитывайте возможные изменения уровня грунтовых вод.
• Проверяйте ростверк на местные нагрузки (например, от колонн).
• Используйте монолитные железобетонные ростверки для ответственных сооружений.

Пример расчета (упрощенный)

Для здания с нагрузкой 200 т на 10 свай: нагрузка на одну сваю – 20 т. Если несущая способность сваи – 25 т, запас прочности достаточен. Однако при наличии момента (например, от ветра) расчет усложняется – требуется учет эксцентриситета.
