Устройство системы пристенного дренажа фундамента

Пошаговая инструкция по устройству системы пристенного дренажа фундамента

Фундамент – основа любого здания, и его долговечность во многом зависит от эффективной защиты от грунтовых и поверхностных вод. Одним из ключевых решений для предотвращения разрушения фундамента является пристенный дренаж. В этой статье мы рассмотрим современные материалы и технологии, применяемые для его обустройства.

Что такое пристенный дренаж?

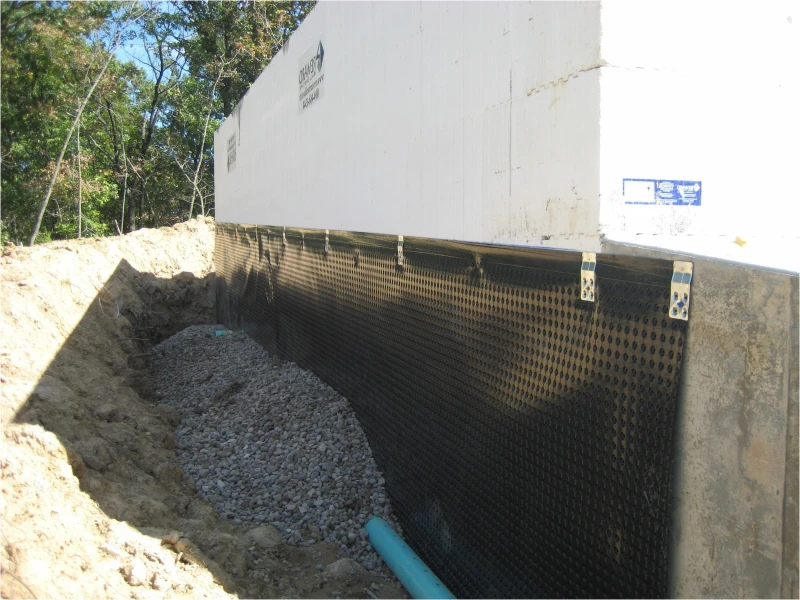

Пристенный дренаж – это система труб, фильтрующих материалов и водоотводных каналов, расположенных вдоль стен фундамента. Его основная задача – отводить избыточную влагу от основания здания, предотвращая подтопление, пучение грунта и разрушение бетонных конструкций.

Основные материалы для пристенного дренажа

• Дренажные трубы (дрены) – изготавливаются из ПВХ, полиэтилена или керамики, могут быть перфорированными или гофрированными.
• Геотекстиль – нетканый материал, предотвращающий заиливание дренажной системы.
• Щебень или гравий – используется в качестве фильтрующего слоя.
• Дренажные маты – композитные материалы с геотекстилем и полимерным ядром для ускоренного отвода воды.
• Гидроизоляционные мембраны – защищают фундамент от капиллярного подсоса влаги.

Технологии монтажа пристенного дренажа

1. Подготовка траншеи – выкапывается на расстоянии 0,5–1 м от фундамента с уклоном в сторону водосборника.
2. Укладка геотекстиля – дно и стенки траншеи выстилаются полотном для защиты от засорения.
3. Засыпка щебня – формируется фильтрующая подушка толщиной 10–20 см.
4. Монтаж дренажных труб – укладываются с уклоном 2–3 см на 1 м, оборачиваются геотекстилем.
5. Обратная засыпка – трубы засыпаются щебнем, затем песком и грунтом.
6. Установка смотровых колодцев – для обслуживания системы.

Современные инновации в дренажных системах

Среди новых технологий стоит выделить:

• Дренажные системы с интегрированными насосами – для участков с высоким уровнем грунтовых вод.
• Полимерные дренажные мембраны с профилированной поверхностью – сочетают гидроизоляцию и водоотведение.
• Умные датчики влажности – позволяют контролировать состояние дренажа в режиме реального времени.

Ошибки при обустройстве дренажа

Чтобы система работала эффективно, важно избегать следующих ошибок:

• Недостаточный уклон дренажных труб.
• Отсутствие геотекстиля, ведущее к заиливанию.
• Неправильный выбор диаметра труб (менее 110 мм).
• Пренебрежение гидроизоляцией фундамента.

Выбор материалов в зависимости от типа грунта

В зависимости от почвы могут применяться разные решения:

• Глинистые грунты – обязательное использование геотекстиля и увеличенного слоя щебня.
• Песчаные грунты – можно использовать дренажные маты вместо традиционного щебня.
• Суглинки – требуют комбинированного подхода с усиленной фильтрацией.
