Устройство системы дренажных труб для фундамента

Устройство системы дренажных труб для фундамента: материалы и монтаж

Дренажная система фундамента – важный элемент защиты здания от подтопления и разрушения под воздействием грунтовых вод. Правильно спроектированный и смонтированный дренаж отводит избыточную влагу от основания дома, предотвращая появление сырости, плесени и деформации конструкций. В этой статье мы рассмотрим виды дренажных систем, схемы их укладки и пошаговую инструкцию по монтажу.

Виды дренажных систем фундамента

Существует несколько типов дренажа, каждый из которых применяется в зависимости от условий участка и типа фундамента:

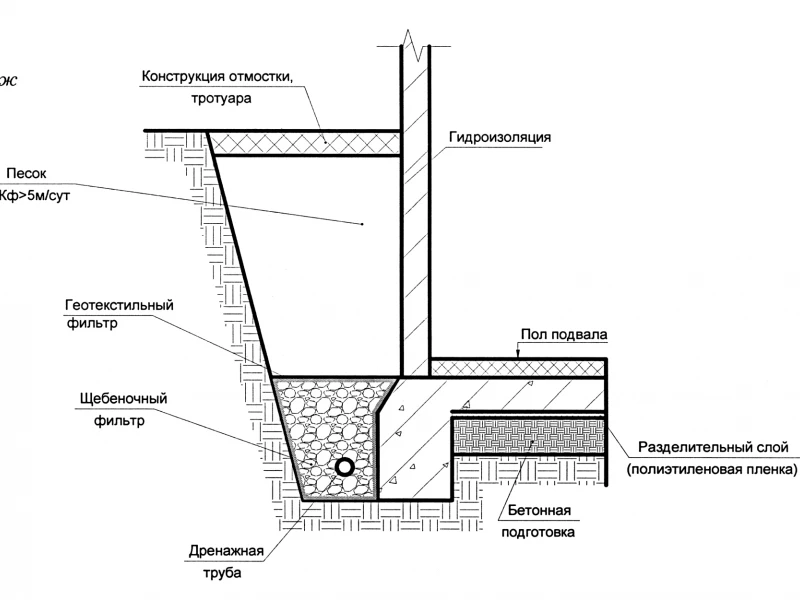

• Пристенный дренаж – монтируется вплотную к стенам фундамента и используется для защиты заглубленных конструкций (ленточных, плитных).
• Кольцевой дренаж – располагается на расстоянии 1,5–3 м от фундамента, подходит для домов без подвала.
• Пластовый дренаж – укладывается под фундаментной плитой и применяется при высоком уровне грунтовых вод.
• Поверхностный дренаж – система канав и лотков, отводящая дождевую воду от отмостки.

Схемы укладки дренажа

Конфигурация дренажной системы зависит от рельефа участка и типа фундамента. Основные схемы:

• Линейная – трубы укладываются параллельно стенам фундамента с уклоном к коллектору.
• Кольцевая – дрены образуют замкнутый контур вокруг здания.
• Комбинированная – сочетает линейные и кольцевые элементы для сложных участков.

Пошаговая инструкция по монтажу дренажной системы

Рассмотрим этапы обустройства пристенного дренажа – наиболее распространенного варианта для частных домов.

1. Подготовка:
   • Изучите гидрогеологические условия участка (уровень грунтовых вод, тип почвы).
   • Разработайте проект с указанием глубины залегания труб, углов уклона и точек сброса воды.
2. Земляные работы:
   • Выкопайте траншею по периметру фундамента на 20–30 см ниже его подошвы.
   • Соблюдайте уклон 2–3 см на 1 м трубы в сторону водосборного колодца.
3. Укладка дрен:
   • Насыпьте на дно траншеи слой щебня (10–15 см) и геотекстиль.
   • Уложите перфорированные трубы (диаметр 110 мм) с соединением через тройники.
   • Оберните трубы геотекстилем для защиты от заиливания.
4. Обратная засыпка:
   • Засыпьте трубы слоем щебня (20 см), затем песком и грунтом.
   • Утрамбуйте слои во избежание просадки.
5. Установка колодцев:
   • Смонтируйте ревизионные колодцы на поворотах дренажа.
   • Подключите систему к водосборному колодцу или ливневой канализации.

Материалы для дренажной системы

Для монтажа потребуются:

• Перфорированные трубы (ПВХ, полиэтилен).
• Щебень (фракция 20–40 мм).
• Геотекстиль (плотность 200 г/м²).
• Дренажные колодцы (пластиковые или бетонные).
• Песок для подушки.

Ошибки при монтаже дренажа

Избегайте распространенных ошибок:

• Недостаточный уклон труб (приводит к застою воды).
• Отсутствие геотекстиля (вызывает засорение дрен).
• Соединение дренажа с ливневкой без пескоуловителя.
• Игнорирование рельефа участка (неправильный выбор схемы).
