Ошибки при устройстве шпунтового ограждения котлована фундамента и как их избежать

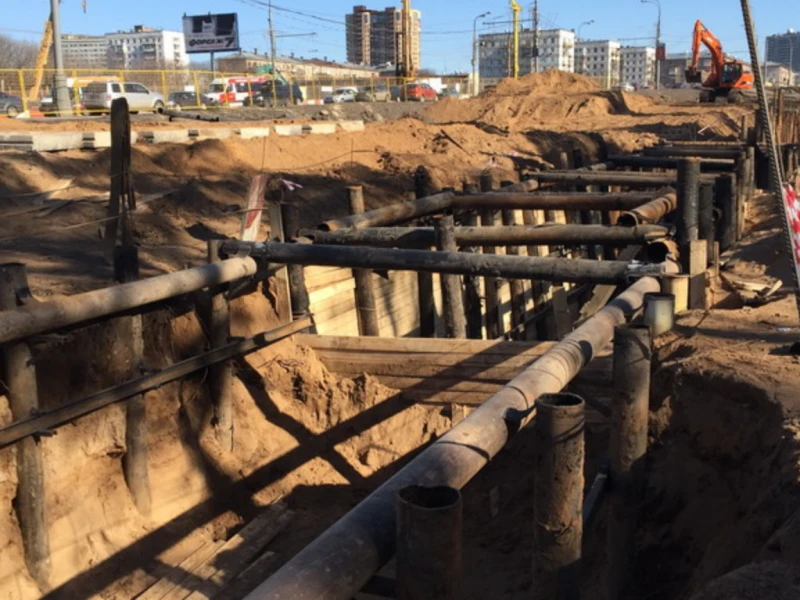

Шпунтовое ограждение котлована – это временная или постоянная конструкция, предназначенная для предотвращения обрушения стенок котлована и защиты от грунтовых вод. Технология монтажа шпунта требует соблюдения строгих правил, так как ошибки могут привести к деформациям, просадкам и даже аварийным ситуациям. В этой статье разберём ключевые этапы монтажа и распространённые ошибки, которые допускают строители.

1. Подготовительные работы

Перед началом монтажа шпунтового ограждения необходимо провести ряд подготовительных мероприятий:

• Геологические изыскания – определение типа грунта, уровня грунтовых вод и глубины промерзания.
• Разработка проекта – расчёт нагрузок, выбор типа шпунта (металлический, железобетонный, деревянный) и способа его погружения.
• Разметка участка – обозначение границ котлована и точек установки шпунтовых свай.
• Подготовка техники – выбор оборудования для забивки (вибропогружатели, копры) или вдавливания шпунта.

2. Погружение шпунтовых свай

Основные методы погружения шпунта:

1. Забивка – ударный способ с использованием копра или дизель-молота.
2. Вибропогружение – применяется в рыхлых грунтах для снижения шума и вибраций.
3. Вдавливание – используется в условиях плотной городской застройки, где ударные методы недопустимы.
4. Комбинированный способ – сочетание вибрации и статического вдавливания.

Важно следить за вертикальностью погружения, так как отклонения могут привести к разгерметизации швов и снижению несущей способности ограждения.

3. Соединение шпунтовых свай

Для обеспечения герметичности и прочности конструкции шпунтины соединяются между собой с помощью замковых систем. Наиболее распространённые типы замков:

• Ларсен (Larsen) – стандартный замок для металлического шпунта.
• Шпунт-паз – применяется в деревянных и железобетонных шпунтовых ограждениях.
• Комбинированные системы – используются в сложных гидрогеологических условиях.

Перед погружением замки очищают от грязи и смазывают для облегчения стыковки.

4. Устройство обвязки (ростверка)

Для повышения жёсткости шпунтового ограждения часто монтируют обвязочный пояс (ростверк). Он может быть:

• Металлическим – из швеллеров или двутавровых балок.
• Железобетонным – заливается по верху шпунтового ряда.

Обвязка предотвращает расхождение шпунтин под нагрузкой и равномерно распределяет давление грунта.

5. Распространённые ошибки при монтаже

Несмотря на отработанную технологию, при устройстве шпунтового ограждения часто допускают следующие ошибки:

1. Неправильный выбор типа шпунта – использование слабых свай в водонасыщенных грунтах.
2. Нарушение вертикальности погружения – приводит к образованию щелей и просачиванию воды.
3. Отсутствие смазки замков – вызывает заклинивание и неполное погружение.
4. Недостаточная глубина погружения – шпунт может быть выдавлен грунтовыми водами.
5. Пренебрежение обвязкой – снижает устойчивость конструкции.
6. Игнорирование контроля качества – отсутствие геодезического сопровождения.

Избегая этих ошибок, можно обеспечить надёжность и долговечность шпунтового ограждения котлована.

6. Контроль качества монтажа

На каждом этапе работ необходимо проводить проверки:

• Геодезический контроль – проверка вертикальности и положения шпунта.
• Испытания на герметичность – визуальный осмотр швов и гидростатические тесты.
• Мониторинг деформаций – установка датчиков смещения в сложных условиях.

Только строгое соблюдение технологии и контроль на всех этапах гарантируют безопасность строительства.
