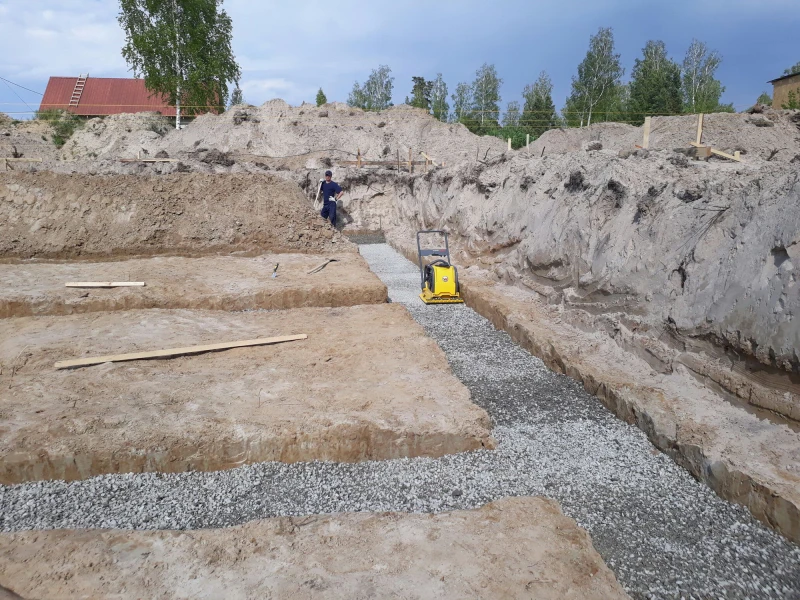

Устройство щебёночной подушки в котловане под строительство фундамента

Ошибки при устройстве щебёночной подушки и как их избежать

Качественный фундамент начинается с надёжного основания, и одним из ключевых этапов его подготовки является устройство щебёночной подушки. Правильное уплотнение щебня обеспечивает равномерное распределение нагрузки, предотвращает просадку грунта и увеличивает долговечность конструкции. Однако нарушения технологии уплотнения и недостаточный контроль могут привести к серьёзным проблемам в дальнейшем. В этой статье рассмотрим методы контроля качества уплотнения щебёночной подушки, распространённые ошибки и способы их избежать.

Роль щебёночной подушки в строительстве фундамента

Щебёночная подушка выполняет несколько важных функций:

• Выравнивание основания – устраняет неровности грунта после планировки.
• Дренаж – отводит воду от фундамента, снижая риск подтопления.
• Распределение нагрузки – уменьшает давление на слабые грунты.
• Защита от морозного пучения – снижает влияние сезонных подвижек грунта.

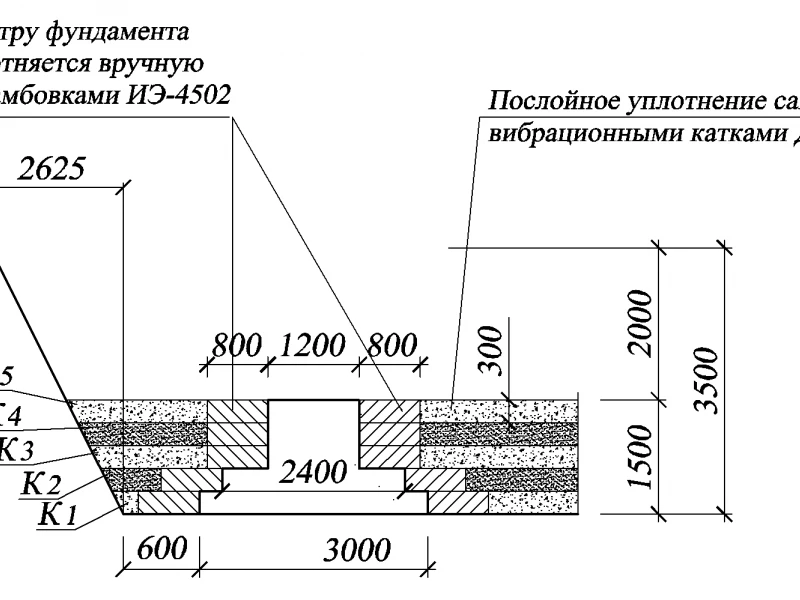

Технология уплотнения щебёночной подушки

Процесс уплотнения включает несколько этапов:

1. Подготовка основания – удаление растительного слоя, выравнивание и трамбовка грунта.
2. Отсыпка щебня – послойная засыпка материала (обычно фракции 20-40 мм или 40-70 мм).
3. Уплотнение – использование виброплит, катков или ручных трамбовок.
4. Контроль качества – проверка плотности и ровности поверхности.

Методы контроля качества уплотнения

Для проверки качества уплотнения применяют следующие методы:

• Динамическое зондирование – измерение сопротивления грунта под нагрузкой.
• Плотномеры – приборы для определения коэффициента уплотнения.
• Визуальный осмотр – отсутствие подвижек щебня при ходьбе.
• Проба на жёсткость – если поверхность не продавливается под весом техники, уплотнение считается достаточным.

Частые нарушения при уплотнении щебёночной подушки

Несмотря на кажущуюся простоту процесса, строители часто допускают ошибки:

• Недостаточная толщина слоя – приводит к неравномерной усадке.
• Использование некачественного щебня – примеси глины снижают дренажные свойства.
• Отсутствие послойного уплотнения – каждый слой должен трамбоваться отдельно.
• Неправильный выбор оборудования – слабые виброплиты не обеспечивают нужную степень уплотнения.
• Игнорирование контроля влажности – переувлажнённый или пересушенный щебень хуже уплотняется.

Рекомендации по правильному уплотнению щебня

Чтобы избежать проблем, следует придерживаться следующих правил:

1. Использовать щебень средней фракции (20-40 мм) без примесей.
2. Уплотнять послойно (каждый слой не более 15-20 см).
3. Применять технику с достаточной мощностью (виброплиты от 100 кг).
4. Контролировать влажность материала перед уплотнением.
5. Проводить проверку плотности после каждого этапа.

Соблюдение технологии уплотнения щебёночной подушки – залог устойчивости и долговечности фундамента. Пренебрежение нормами может привести к трещинам, перекосам и даже разрушению здания. Поэтому важно не только правильно выполнять работы, но и тщательно контролировать каждый этап.

Устройство щебёночной подушки: выбор материала и толщины слоя

Щебёночная подушка под фундамент – важный элемент подготовки основания, который обеспечивает равномерное распределение нагрузки, дренаж и защиту от морозного пучения грунта. Правильное устройство такой подушки требует соблюдения технологии, выбора качественных материалов и точного выполнения всех этапов работ.

Назначение щебёночной подушки

Щебёночная подушка выполняет несколько ключевых функций:

• Распределение нагрузки – снижает давление на слабые грунты, предотвращая просадку фундамента.
• Дренаж – отводит воду от основания, уменьшая риск подтопления и морозного пучения.
• Выравнивание поверхности – компенсирует неровности грунта, обеспечивая ровную площадку для укладки фундамента.
• Защита от промерзания – снижает влияние морозного пучения на конструкцию.

Требования к щебёночной подушке

При устройстве подушки необходимо учитывать следующие требования:

• Толщина слоя – обычно составляет 20–30 см, но может увеличиваться в зависимости от типа грунта и нагрузки.
• Фракция щебня – рекомендуется использовать щебень средней фракции (20–40 мм) для лучшего уплотнения.
• Уплотнение – каждый слой должен тщательно трамбоваться для исключения усадки.
• Гидроизоляция – при высоком уровне грунтовых вод требуется укладка геотекстиля или песчаной прослойки.

Материалы для устройства подушки

Основные материалы, используемые при создании щебёночной подушки:

• Щебень – гранитный, гравийный или известняковый (в зависимости от нагрузки и условий эксплуатации).
• Песок – применяется для выравнивания основания или в качестве дополнительного дренажного слоя.
• Геотекстиль – предотвращает заиливание щебня и смешивание с грунтом.
• Виброплита или ручная трамбовка – для уплотнения слоёв.

Этапы устройства щебёночной подушки

Работы выполняются в следующей последовательности:

1. Подготовка основания – удаление растительного слоя, выравнивание и утрамбовка грунта.
2. Укладка геотекстиля (при необходимости) – предотвращает засорение щебня частицами грунта.
3. Отсыпка песка – слой 10–15 см с обязательным увлажнением и трамбовкой.
4. Засыпка щебня – послойно (по 10 см) с тщательным уплотнением каждого слоя.
5. Контроль качества – проверка уровня, отсутствия пустот и равномерности уплотнения.

Распространённые ошибки при устройстве подушки

При монтаже щебёночной подушки часто допускают следующие ошибки:

• Недостаточное уплотнение – приводит к просадке фундамента.
• Использование мелкой фракции щебня – ухудшает дренажные свойства.
• Отсутствие песчаной прослойки – снижает равномерность распределения нагрузки.
• Игнорирование геотекстиля – приводит к заиливанию щебня и потере дренажной функции.

Рекомендации по выбору щебня

Выбор щебня зависит от типа фундамента и грунтовых условий:

• Гранитный щебень – наиболее прочный, подходит для тяжёлых зданий и слабых грунтов.
• Гравийный щебень – оптимален для малоэтажного строительства.
• Известняковый щебень – применяется при минимальных нагрузках и низкой влажности грунта.
