Устройство щебёночной подушки под фундамент с применением виброплиты

Устройство щебёночной подушки под фундамент: выбор материалов и техники

Щебёночная подушка под фундамент – это важный элемент подготовки основания, который обеспечивает равномерное распределение нагрузки, дренаж и защиту от морозного пучения грунта. Правильное устройство такой подушки требует соблюдения технологии, выбора качественных материалов и применения специализированной техники, такой как виброплита для уплотнения.

Материалы для щебёночной подушки

Основным материалом для подушки служит щебень, но его выбор зависит от типа грунта и нагрузки на фундамент. Используются следующие виды щебня:

• Гранитный щебень – наиболее прочный, подходит для тяжёлых зданий и слабых грунтов.
• Гравийный щебень – менее прочен, но дешевле, применяется в частном строительстве.
• Известняковый щебень – самый доступный, но подходит только для лёгких построек на устойчивых грунтах.

Фракция щебня обычно составляет 20-40 мм, так как такой размер обеспечивает хорошее сцепление и равномерное уплотнение. Дополнительно может использоваться песок для выравнивания основания перед засыпкой щебня.

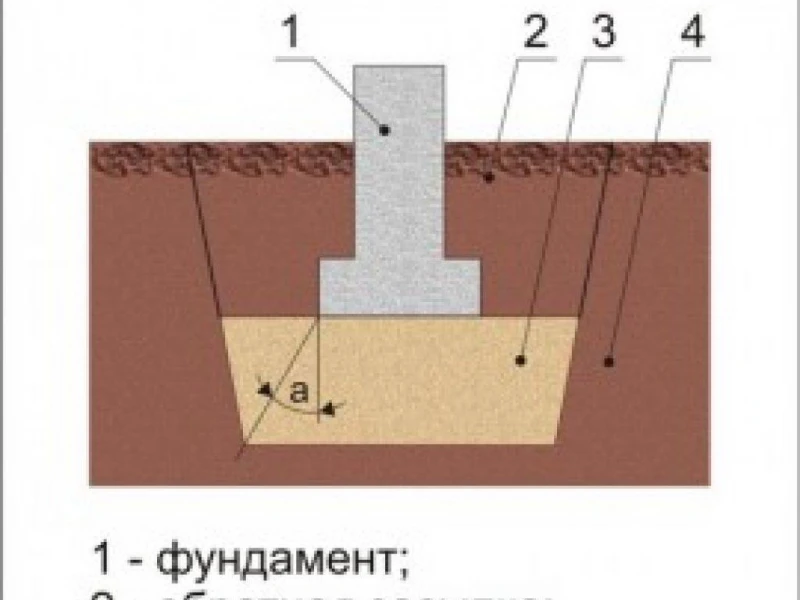

Технология устройства щебёночной подушки

Процесс создания подушки включает несколько этапов:

1. Подготовка основания – удаление растительного слоя и выравнивание грунта.
2. Отсыпка песка (при необходимости) – слой 10-15 см с предварительным увлажнением и трамбовкой.
3. Засыпка щебня – толщина слоя зависит от нагрузки (обычно 20-30 см).
4. Уплотнение виброплитой – послойное трамбование до достижения плотности 95-98%.
5. Контроль качества – проверка ровности и отсутствия просадок.

Уплотнение щебня виброплитой

Для качественного уплотнения щебёночной подушки используется виброплита – механизированное оборудование, создающее вибрационное воздействие. Критерии выбора виброплиты:

• Масса – для щебня подходят плиты от 100 кг.
• Сила удара (центробежная сила) – не менее 15 кН.
• Частота вибрации – оптимально 60-80 Гц.

Технология уплотнения:

1. Первый проход выполняется без сильного нажима для предварительного выравнивания.
2. Последующие проходы делаются с перекрытием предыдущих на 10-15 см.
3. Каждый слой щебня уплотняется отдельно (при толщине подушки более 15 см).
4. После 4-6 проходов проверяется степень уплотнения (отсутствие подвижек щебня под ногами).

Ошибки при устройстве щебёночной подушки

Распространённые проблемы, снижающие качество подушки:

• Использование мелкой фракции щебня (менее 10 мм), что приводит к плохому дренажу.
• Недостаточное уплотнение, вызывающее просадки фундамента.
• Отсутствие песчаной прослойки на глинистых грунтах.
• Засыпка щебня без предварительного выравнивания основания.
