Устройство щебеночной подготовки под фундамент

Ошибки при устройстве щебеночной подготовки под фундамент и как их избежать

Щебеночная подготовка под фундамент – важный этап строительства, обеспечивающий устойчивость и долговечность основания. Правильная технология укладки и уплотнения щебня позволяет равномерно распределить нагрузку, предотвратить просадку грунта и защитить фундамент от воздействия влаги. В этой статье рассмотрим ключевые этапы работ и методы контроля качества.

1. Подготовка основания

Перед укладкой щебня необходимо тщательно подготовить основание:

• Удалить растительный слой и рыхлые грунты.
• Выровнять поверхность с помощью планировочной техники.
• Убедиться в отсутствии ям, бугров и посторонних предметов.

Если грунт слабый или водонасыщенный, может потребоваться дополнительное укрепление геотекстилем или песчаной подушкой.

2. Выбор щебня

Для подготовки под фундамент используют щебень следующих фракций:

• 20–40 мм – оптимальный вариант для большинства типов фундаментов.
• 40–70 мм – применяется при высоких нагрузках.

Материал должен соответствовать ГОСТ 8267-93 и иметь марку прочности не ниже М800.

3. Технология укладки щебня

Процесс укладки включает несколько этапов:

1. Отсыпка первого слоя (10–15 см) с последующим предварительным разравниванием.
2. Первичное уплотнение виброплитой или катком.
3. Отсыпка второго слоя (если требуется увеличение толщины).
4. Окончательное уплотнение до достижения проектной плотности.

Толщина щебеночной подготовки обычно составляет 20–30 см, но может корректироваться в зависимости от грунтовых условий.

4. Уплотнение щебня

Качественное уплотнение – залог надежности основания. Основные методы:

• Виброплита – для небольших площадей (до 10–15 см слоя).
• Самоходный каток – при больших объемах работ.
• Ручная трамбовка – в труднодоступных местах.

Уплотнение считается завершенным, когда на поверхности перестают оставаться следы от техники.

5. Контроль качества

Для проверки качества щебеночной подготовки выполняют:

1. Визуальный осмотр на отсутствие пустот и неравномерной усадки.
2. Измерение толщины слоя щебня.
3. Проверку плотности динамическим зондированием или плотномером.
4. Испытание нагрузкой (при необходимости).

Отклонения от проектных параметров не должны превышать 5–10%.

6. Распространенные ошибки

При устройстве щебеночной подготовки часто допускают следующие ошибки:

• Использование щебня низкой прочности или загрязненного глиной.
• Недостаточное уплотнение слоев.
• Отсутствие геотекстиля на слабых грунтах.
• Игнорирование контроля качества.

Эти недочеты могут привести к просадке фундамента и трещинам в конструкции.

7. Дополнительные рекомендации

Для улучшения характеристик щебеночной подготовки можно:

• Проливать щебень цементным молочком (для связки частиц).
• Укладывать щебень послойно с проливкой битумом (в условиях высоких грунтовых вод).
• Использовать гранитный щебень вместо известнякового (при повышенных нагрузках).

При строительстве фундамента одним из ключевых этапов является подготовка основания, где важную роль играет качество и характеристики используемого щебня. Нормативные требования к толщине и фракции щебня строго регламентируются строительными стандартами, поскольку от этого зависит устойчивость и долговечность всей конструкции.

Нормативные документы, регулирующие требования к щебню

В России основные требования к щебню для подготовки под фундамент определяются следующими документами:

• ГОСТ 8267-93 – устанавливает технические условия для щебня из горных пород.
• СП 45.13330.2017 (актуализированная редакция СНиП 3.02.01-87) – содержит нормы по устройству оснований и фундаментов.
• СП 22.13330.2016 (актуализированный СНиП 2.02.01-83) – регламентирует проектирование оснований зданий и сооружений.

Требования к фракции щебня

Фракция щебня – это размер его зерен, который влияет на плотность укладки и несущую способность основания. Для подготовки под фундамент обычно применяют следующие фракции:

• 20–40 мм – наиболее распространённый вариант, обеспечивающий хорошую плотность и дренажные свойства.
• 40–70 мм – используется при больших нагрузках, но требует дополнительного уплотнения.
• 5–20 мм – применяется для тонких подсыпок или в сочетании с более крупными фракциями.

Согласно нормам, содержание зерен мельче 5 мм не должно превышать 10%, а лещадных (плоских и игловатых) зерен – 15–20%.

Толщина щебеночной подготовки

Толщина слоя щебня зависит от типа грунта, нагрузки на фундамент и климатических условий. Основные рекомендации:

1. Для слабых и пучинистых грунтов – минимальная толщина составляет 20–30 см.
2. Для плотных грунтов – достаточно 10–20 см.
3. Под монолитные плитные фундаменты – слой может достигать 30–50 см.

Важно учитывать, что щебень должен быть тщательно утрамбован с коэффициентом уплотнения не менее 0,98.

Выбор марки щебня по прочности

Помимо фракции и толщины, важно учитывать марку прочности щебня:

• М800–М1200 – для фундаментов жилых и промышленных зданий.
• М600–М800 – для легких построек (гаражи, сараи).
• Не ниже М300 – для временных сооружений.

Дополнительные требования

Для обеспечения долговечности фундамента необходимо учитывать:

• Морозостойкость – щебень должен иметь марку не ниже F50.
• Радиоактивность – для жилых зданий допустим только щебень 1-го класса (удельная активность ≤ 370 Бк/кг).
• Чистоту материала – отсутствие глинистых и органических примесей.

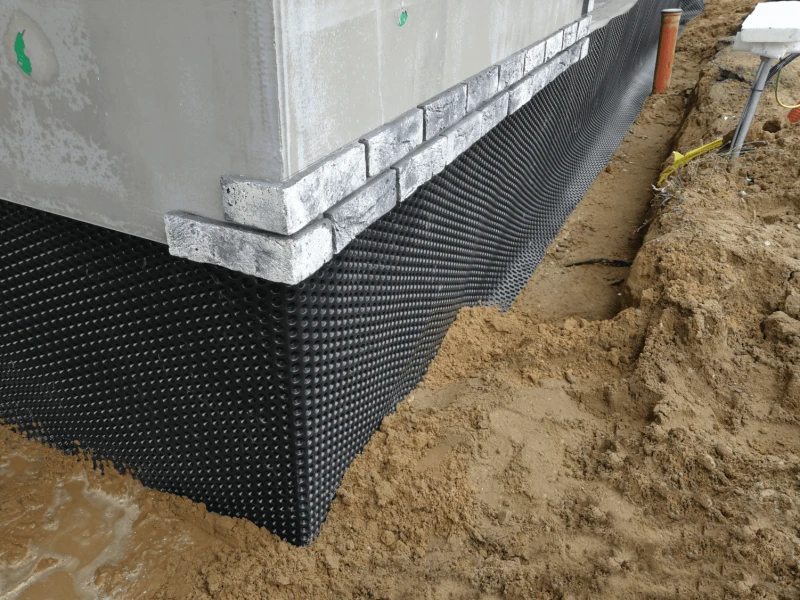

Фундамент – основа любого здания, и его долговечность напрямую зависит от правильной гидроизоляции и дренажа. Особенно важно защитить основание от подтопления, если в конструкции используется щебеночный слой. В этой статье мы разберём ключевые аспекты гидроизоляции и дренажа щебеночного слоя, а также расскажем, как предотвратить разрушение фундамента из-за избыточной влаги.

Почему гидроизоляция и дренаж щебеночного слоя так важны?

Щебеночный слой часто используется в качестве подушки под фундамент для улучшения дренажа и распределения нагрузки. Однако без дополнительной защиты он может стать источником проблем:

• Капиллярный подсос влаги – вода может подниматься через щебень к фундаменту, вызывая сырость и разрушение.
• Застой воды – при плохом дренаже влага скапливается, увеличивая давление на основание.
• Пучение грунта – замерзание воды в щебне приводит к деформациям фундамента.

Виды гидроизоляции щебеночного слоя

Для защиты фундамента применяются разные методы гидроизоляции:

1. Рулонная гидроизоляция – битумные или полимерные мембраны, укладываемые поверх щебня перед заливкой фундамента.
2. Обмазочная гидроизоляция – жидкие составы (битумные мастики, полимерные покрытия), создающие водонепроницаемый барьер.
3. Проникающая гидроизоляция – составы, кристаллизующиеся в порах бетона и щебня, блокируя капиллярный подсос.
4. Геомембраны – синтетические материалы, предотвращающие проникновение воды в основание.

Дренаж щебеночного слоя: как правильно организовать?

Эффективный дренаж отводит лишнюю влагу от фундамента, предотвращая подтопление. Основные элементы системы:

• Дренажные трубы (перфорированные) – укладываются в щебеночный слой с уклоном для отвода воды.
• Дренажные колодцы – накапливают и отводят воду в ливневую канализацию или за пределы участка.
• Фильтрующий слой – геотекстиль предотвращает заиливание щебня.
• Уклон основания – направляет воду в сторону дренажной системы.

Пошаговая технология гидроизоляции и дренажа

1. Подготовка основания – выравнивание и трамбовка грунта.
2. Укладка геотекстиля – предотвращает смешивание щебня с грунтом.
3. Засыпка щебня – слой 20-30 см с послойной трамбовкой.
4. Монтаж дренажных труб – с уклоном 2-3 см на 1 м.
5. Гидроизоляция – нанесение обмазочных материалов или укладка рулонной изоляции.
6. Обратная засыпка – с дополнительным слоем щебня и песка.

Частые ошибки и как их избежать

• Отсутствие уклона – приводит к застою воды. Всегда соблюдайте уклон в сторону дренажа.
• Экономия на геотекстиле – без него щебень быстро заиливается и теряет дренажные свойства.
• Некачественная гидроизоляция – использование дешёвых материалов приводит к быстрому разрушению защиты.
• Неправильный выбор щебня – лучше использовать гранитный щебень фракции 20-40 мм.

Дополнительные меры защиты

Для усиления гидроизоляции можно использовать:

• Глиняный замок – слой утрамбованной глины вокруг фундамента.
• Ливневую канализацию – отводит поверхностные воды от здания.
• Гидрофобизаторы – составы, снижающие водопоглощение бетона и щебня.

Выбор материалов для устройства щебеночной подготовки под фундамент

Качественная подготовка основания под фундамент – залог долговечности и устойчивости всего здания. Одним из ключевых этапов этой подготовки является укладка и уплотнение щебеночного слоя. Этот процесс требует соблюдения строгих технологических норм, чтобы обеспечить равномерное распределение нагрузки, дренаж грунтовых вод и предотвращение деформаций. В данной статье мы детально разберём все этапы работы с щебнем при строительстве фундамента.

Выбор щебня для подушки под фундамент

Перед началом работ необходимо правильно подобрать материал. Щебень для фундаментной подушки должен соответствовать следующим критериям:

• Фракция: Оптимальный размер – 20-40 мм. Мелкие фракции (5-20 мм) хуже уплотняются, а крупные (40-70 мм) сложнее выравнивать.
• Марка прочности: Не ниже М800-М1200, чтобы выдерживать нагрузки от здания.
• Лещадность: Желательно использовать кубовидный щебень (группа I или II), так как он лучше трамбуется.
• Морозостойкость: Минимум F300, особенно для регионов с суровым климатом.

Подготовка основания перед укладкой щебня

Перед тем как насыпать щебень, необходимо подготовить грунт:

1. Удалить растительный слой и органику на глубину 20-30 см.
2. Выровнять дно котлована или траншеи с помощью нивелира.
3. При высоком уровне грунтовых вод уложить геотекстиль для предотвращения заиливания щебня.
4. Насыпать песчаную подушку толщиной 10-15 см и утрамбовать её виброплитой.

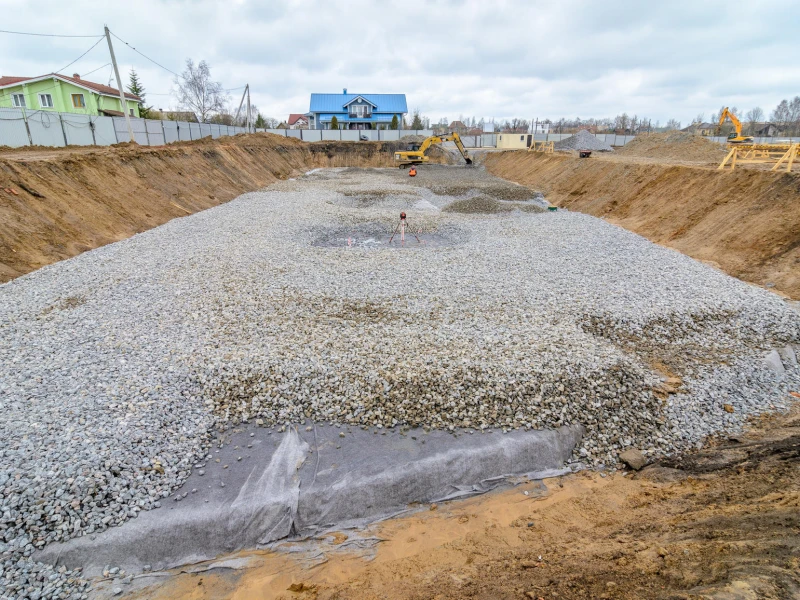

Технология укладки щебеночного слоя

Процесс укладки щебня выполняется в несколько этапов:

1. Насыпка материала: Щебень завозят на площадку и распределяют слоями по 10-15 см. Каждый слой выравнивают вручную или с помощью грейдера.
2. Проливка водой: Для лучшего уплотнения щебень обильно смачивают – это уменьшает трение между зёрнами.
3. Предварительное трамбование: Используют ручную трамбовку или виброплиту весом 100-150 кг для первичного уплотнения.
4. Контроль толщины: После каждого слоя проверяют уровень насыпи, чтобы избежать перекосов.

Методы уплотнения щебня

Качественное уплотнение – ключевой этап, от которого зависит несущая способность подушки. Основные способы:

• Виброплита: Оптимальна для небольших площадей. Проходы делают с нахлёстом 10-15 см.
• Виброкаток: Применяется на крупных объектах, обеспечивает давление до 15-20 т.
• Ручная трамбовка: Используется в труднодоступных местах (углы, узкие траншеи).

Уплотнение считается завершённым, когда на поверхности перестают оставаться следы от оборудования.

Контроль качества работ

После завершения укладки и трамбовки необходимо проверить:

• Ровность поверхности: Допустимые отклонения – не более 15 мм на 2 м длины.
• Плотность: Проверяется динамическим плотномером (коэффициент уплотнения ≥0,98).
• Толщину слоя: Контролируется щупом или рулеткой согласно проектной документации.

Частые ошибки при укладке щебня

Чтобы избежать проблем в дальнейшем, важно не допускать следующих ошибок:

• Использование загрязнённого щебня (с примесями глины или грунта).
• Недостаточное увлажнение материала перед трамбовкой.
• Укладка слишком толстых слоёв (более 20 см за один проход).
• Отсутствие геотекстиля на пучинистых грунтах.
