Устройство щебёночно-песчаной подушки под строительство фундамента

Как проверить качество устройства щебёночно-песчаной подушки перед заливкой фундамента

Щебёночно-песчаная подушка – важный элемент подготовки основания под фундамент, обеспечивающий равномерное распределение нагрузки, дренаж и защиту от морозного пучения. Правильная технология её укладки и контроль качества напрямую влияют на долговечность всей конструкции. В этой статье мы подробно разберём все этапы создания подушки, требования к материалам и методы проверки её соответствия нормам.

Назначение щебёночно-песчаной подушки

Подушка выполняет несколько ключевых функций:

• Выравнивание основания – компенсация неровностей грунта после снятия плодородного слоя.
• Дренаж – отведение воды от фундамента благодаря высокой фильтрационной способности щебня.
• Защита от пучения – снижение воздействия сил морозного пучения на фундамент.
• Распределение нагрузки – уменьшение точечного давления на слабые грунты.

Требования к материалам

Для подушки используют:

• Песок – крупный или средней крупности (модуль крупности ≥2,0), без глинистых включений. Проверка: при сжатии в кулаке не должен образовывать комок.
• Щебень – фракция 20-40 мм, прочность не ниже М800 (для тяжелых зданий – М1200). Лещадность – не более 15%.

Запрещено применять вторичный щебень с примесями или известняковые породы (кроме временных построек).

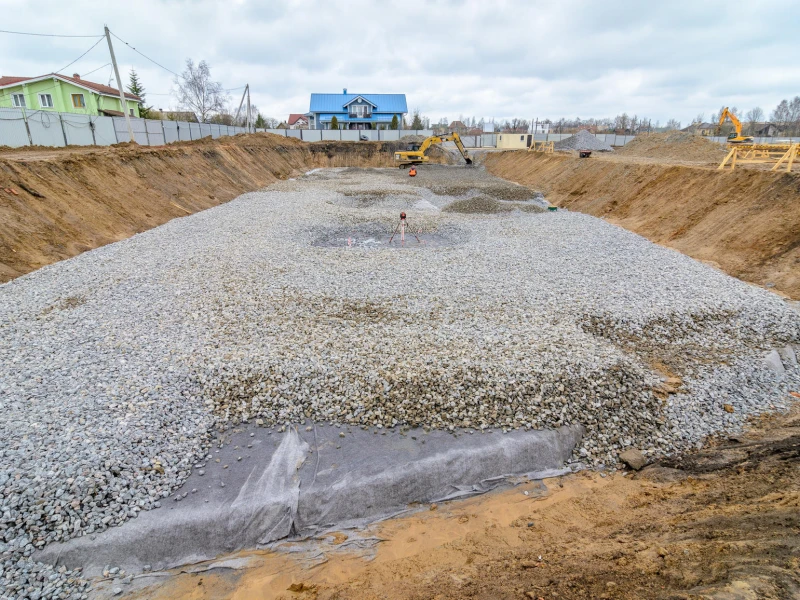

Технология укладки

Последовательность работ:

1. Разметка – контуры подушки должны выступать за границы фундамента на 10-20 см с каждой стороны.
2. Выемка грунта – удаление растительного слоя на глубину, указанную в проекте (обычно 0,3-0,5 м).
3. Трамбовка дна котлована – уплотнение виброплитой до прекращения следов от оборудования.
4. Укладка песка – послойно (по 10-15 см) с проливкой водой и трамбовкой каждого слоя. Общая толщина песчаного слоя – до 20 см.
5. Укладка щебня – фракция 20-40 мм, толщина слоя 15-30 см. Трамбовка виброплитой до "отказа" (отсутствие подвижности камней).
6. Выравнивание – проверка горизонтальности уровнем (допуск ±1 см на 2 м).

Контроль качества

Основные параметры проверки:

• Плотность – замеряется плотномером (не менее 1,65 т/м³ для песка и 1,95 т/м³ для щебня).
• Толщина слоёв – рулеткой в минимум 5 точках (отклонение ≤10% от проектной).
• Геометрия – соответствие разметке, углы 90° (для ленточных фундаментов).
• Отсутствие пустот – простукивание металлическим прутом (глухой звук – признак рыхлости).

Обязательна фиксация результатов в журнале работ с подписями ответственных лиц.

Типичные ошибки

• Использование мелкого песка с глиной (риск усадки).
• Недостаточное уплотнение (приводит к просадке фундамента).
• Отсутствие дренажа при высоких грунтовых водах.
• Смешивание щебня разных фракций (снижает несущую способность).

Дополнительные рекомендации

Для сложных грунтов:

• Укладка геотекстиля между грунтом и песком (предотвращает заиливание).
• Применение щебня фракции 40-70 мм в нижнем слое на болотистых участках.
• Устройство кольцевого дренажа при высоком УГВ.
