Устройство фундаментов под оборудование промышленного объекта

Современные методы устройства фундаментов под промышленные станки и агрегаты

Строительство фундаментов для тяжелого промышленного оборудования требует особого внимания к технологиям и соблюдению нормативных требований. Современные инновационные методы позволяют повысить надежность, долговечность и устойчивость конструкций, что особенно важно при работе с высокими динамическими и статическими нагрузками. В этой статье рассмотрим ключевые технологии и нормативные стандарты, применяемые при возведении таких фундаментов.

Инновационные технологии в строительстве фундаментов

Современные методы строительства фундаментов для промышленного оборудования включают в себя передовые материалы, технологии расчета и монтажа. Вот некоторые из них:

• Использование высокопрочных бетонов – добавление микроармирующих волокон и пластификаторов повышает прочность и трещиностойкость.
• Виброгасящие технологии – применение демпфирующих прокладок и виброизолирующих опор снижает передачу вибраций на основание.
• 3D-моделирование и BIM-проектирование – точный расчет нагрузок и моделирование поведения фундамента под динамическим воздействием.
• Геополимерные бетоны – экологичные составы с высокой химической стойкостью, подходящие для агрессивных сред.
• Умные системы мониторинга – встраиваемые датчики для контроля деформаций, влажности и напряжений в реальном времени.

Нормативные требования к фундаментам под тяжелое оборудование

При проектировании и строительстве фундаментов для промышленных машин необходимо учитывать ряд нормативных документов:

1. СП 26.13330.2012 – свод правил по проектированию оснований и фундаментов машин с динамическими нагрузками.
2. ГОСТ 31384-2017 – требования к защите бетонных конструкций от коррозии.
3. СНиП 2.02.01-83* – нормы расчета оснований зданий и сооружений.
4. EN 1992-1-1 (Еврокод 2) – европейские стандарты проектирования железобетонных конструкций.
5. ISO 10816 – международные стандарты по вибрационным характеристикам машин.

Особенности проектирования фундаментов под тяжелое оборудование

Проектирование таких фундаментов требует учета множества факторов:

• Точный расчет статических и динамических нагрузок.
• Анализ грунтовых условий и возможных осадок.
• Учет тепловых деформаций оборудования.
• Обеспечение виброизоляции и шумоподавления.
• Использование анкерных болтов с высокой точностью установки.

Примеры современных решений

В мировой практике применяются следующие передовые решения:

1. Фундаменты на винтовых сваях – для слабых грунтов с возможностью регулировки.
2. Композитные армирующие системы – вместо стальной арматуры используются углепластиковые стержни.
3. Сейсмостойкие фундаменты – с применением демпферов и гибких соединений.
4. Модульные фундаментные блоки – для быстрого монтажа и замены.

Современные технологии и строгое соблюдение нормативов позволяют создавать надежные фундаменты, способные выдерживать экстремальные нагрузки и обеспечивать стабильную работу промышленного оборудования на протяжении десятилетий.

Фундаменты под промышленные станки, подверженные динамическим нагрузкам, требуют особого подхода к расчету и проектированию. Вибрации, ударные воздействия и переменные нагрузки могут привести к деформациям основания, что негативно скажется на работе оборудования и долговечности конструкции. В данной статье рассмотрены ключевые аспекты проектирования фундаментов для таких условий.

Особенности динамических нагрузок от промышленных станков

Динамические нагрузки возникают при работе станков, таких как прессы, дробилки, турбины или вибрационные установки. Они характеризуются:

• Периодическими колебаниями (вибрациями)
• Ударными воздействиями (например, при штамповке)
• Неравномерным распределением нагрузки
• Резонансными явлениями при совпадении частот вибраций станка и фундамента

Основные принципы расчета фундаментов под динамические нагрузки

Проектирование таких фундаментов включает несколько этапов:

1. Определение динамических характеристик оборудования – частоты вращения, амплитуды колебаний, ударных импульсов.
2. Анализ грунтового основания – исследование несущей способности, модуля упругости и демпфирующих свойств грунта.
3. Расчет массы и жесткости фундамента – для гашения вибраций и предотвращения резонанса.
4. Проверка на устойчивость к сдвигам и опрокидыванию – особенно важно для высоких или узких фундаментов.
5. Моделирование динамического поведения с использованием специализированного ПО (например, SCAD или ANSYS).

Типы фундаментов для промышленных станков

Выбор конструкции зависит от вида нагрузок и характеристик грунта:

• Массивные фундаменты – применяются для тяжелого оборудования с низкочастотными вибрациями.
• Рамные конструкции – используются при высокочастотных колебаниях.
• Фундаменты на виброизоляторах – снижают передачу вибраций на основание.
• Плитные фундаменты – подходят для оборудования с распределенными нагрузками.

Методы снижения вибраций

Для уменьшения динамического воздействия применяют:

1. Увеличение массы фундамента – снижает амплитуду колебаний.
2. Демпфирующие материалы – резиновые прокладки, пружинные амортизаторы.
3. Разделение фундамента и основания с помощью песчаных или гравийных подушек.
4. Динамические гасители колебаний – специальные устройства, поглощающие энергию вибраций.

Нормативные требования и стандарты

Проектирование должно соответствовать:

• СП 26.13330 (фундаменты машин с динамическими нагрузками)
• ГОСТ 24346-80 (вибрация, методы измерений)
• Еврокод 3 (динамические воздействия на конструкции)

Пример расчета фундамента под пресс

Рассмотрим основные шаги расчета для штамповочного пресса с ударной нагрузкой 50 кН:

1. Определяем массу фундамента: M = k * P / (ω² * A), где P – динамическая нагрузка, ω – частота, A – допустимая амплитуда.
2. Проверяем давление на грунт: p = (M_станка + M_{фундамента}) * g / A < R, где R – расчетное сопротивление грунта.
3. Рассчитываем собственную частоту фундамента: f = 1/(2π) * √(k/m), чтобы избежать резонанса с частотой станка.

Использование программного обеспечения

Современные программы позволяют:

• Моделировать распространение вибраций в грунте
• Анализировать резонансные режимы
• Оптимизировать форму и массу фундамента
• Проводить спектральный анализ нагрузок

Ошибки при проектировании

Распространенные проблемы, которых следует избегать:

• Недоучет горизонтальных составляющих динамических нагрузок
• Неправильная оценка демпфирующих свойств грунта
• Пренебрежение температурными деформациями
• Игнорирование необходимости виброизоляции смежного оборудования

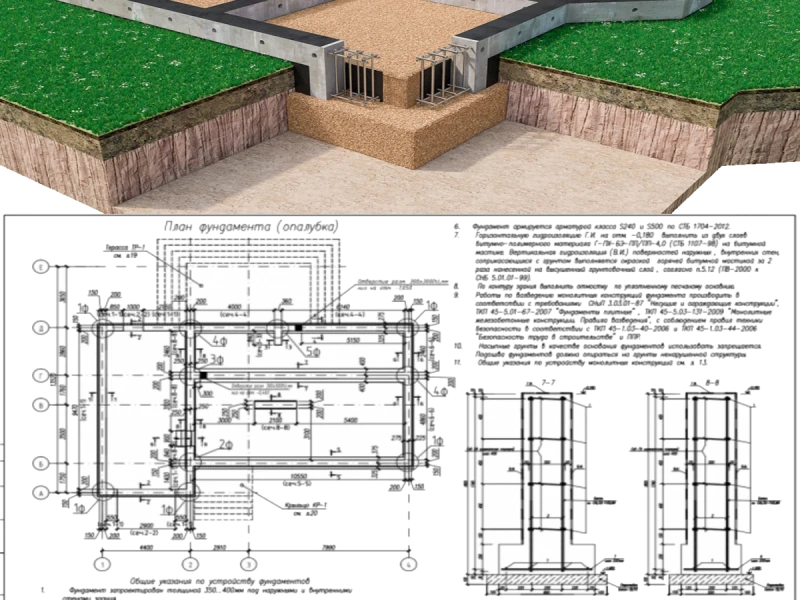

Фундаменты для высокоточного оборудования требуют особого подхода, так как малейшие вибрации или деформации могут негативно сказаться на работе техники. В этой статье мы рассмотрим ключевые особенности устройства таких фундаментов, включая выбор материалов, технологии монтажа и методы защиты от внешних воздействий.

Основные требования к фундаментам для высокоточного оборудования

Высокоточное оборудование, такое как станки с ЧПУ, медицинские томографы или лабораторные приборы, предъявляет строгие требования к основанию. Основные критерии включают:

• Минимальные вибрации – фундамент должен гасить колебания от внешних источников (транспорт, работа других механизмов).
• Стабильность геометрии – отсутствие просадок и деформаций под нагрузкой.
• Защита от температурных колебаний – некоторые материалы могут расширяться или сжиматься, влияя на точность оборудования.
• Долговечность – фундамент должен сохранять свои свойства на протяжении всего срока эксплуатации.

Материалы для устройства фундаментов

Выбор материала зависит от типа оборудования, нагрузки и условий эксплуатации. Наиболее распространённые варианты:

1. Железобетон – обеспечивает высокую прочность и устойчивость, но требует виброизоляции.
2. Гранитные плиты – применяются для особо точных станков, так как гранит обладает высокой стабильностью и низким коэффициентом температурного расширения.
3. Специальные полимерные композиты – используются для гашения вибраций и компенсации динамических нагрузок.
4. Стальные конструкции – применяются в случаях, когда требуется высокая жёсткость и минимальная деформация.

Технологии монтажа и защиты

Для обеспечения стабильности фундамента используются следующие технологии:

• Виброизоляционные опоры – резиновые или пружинные демпферы, снижающие передачу колебаний.
• Глубокие сваи – применяются на слабых грунтах для предотвращения просадки.
• Термостабилизация – использование теплоизоляционных материалов для защиты от перепадов температур.
• Гидроизоляция – предотвращает разрушение фундамента из-за влаги.

Примеры реализации

В промышленности распространены несколько типовых решений:

1. Монолитный железобетонный фундамент с виброгасящим слоем – подходит для тяжёлых станков.
2. Плавающая плита на упругих опорах – используется в сейсмоопасных зонах.
3. Гранитные основания с компенсаторами – применяются в микроэлектронике и оптике.

Каждый проект требует индивидуального расчёта, учитывающего массу оборудования, тип грунта, климатические условия и допустимые уровни вибрации. Только комплексный подход гарантирует долговечность и точность работы оборудования.
