Устройство фундамента на буронабивных сваях

Плюсы и минусы устройства фундамента на буронабивных сваях

Буронабивные сваи – один из наиболее распространённых типов фундаментов, применяемых в строительстве. Они обеспечивают высокую несущую способность, устойчивость к нагрузкам и могут использоваться на сложных грунтах. В этой статье подробно рассмотрим технологию монтажа буронабивных свай, включая этапы работ, используемые материалы и контроль качества.

Преимущества буронабивных свай

• Возможность использования на слабых, водонасыщенных и пучинистых грунтах.
• Минимальная вибрация и шум при монтаже, что важно в городских условиях.
• Высокая несущая способность за счёт передачи нагрузки на плотные слои грунта.
• Экономия материалов по сравнению с ленточными или плитными фундаментами.

Этапы монтажа буронабивных свай

1. Разметка и подготовка участка
   Перед началом работ выполняется геодезическая разметка свайного поля согласно проекту. Проверяются оси, расстояния между сваями и их глубина.
2. Бурение скважин
   В зависимости от грунта применяются различные методы бурения: роторное, ударно-канатное или шнековое. Диаметр скважины должен соответствовать проектной документации.
3. Установка обсадной трубы (при необходимости)
   В слабых или обводнённых грунтах используют обсадные трубы для предотвращения осыпания стенок скважины.
4. Армирование сваи
   В скважину опускается арматурный каркас, который обеспечивает прочность конструкции на изгиб и растяжение.
5. Бетонирование
   Заливка бетонной смеси производится методом вертикально перемещаемой трубы (ВПТ) или с использованием инвентарных труб. Важно избегать образования пустот.
6. Извлечение обсадной трубы (если применялась)
   После заливки бетона обсадная труба постепенно извлекается, чтобы не нарушить целостность сваи.
7. Контроль качества и испытания
   После набора прочности проводятся испытания свай статической или динамической нагрузкой.

Материалы для буронабивных свай

• Бетон – используется тяжёлый бетон классов B15–B25 с высокой подвижностью (П4–П5).
• Арматура – применяется стальная арматура классов А400–А500 диаметром 12–20 мм.
• Обсадные трубы – металлические или пластиковые, предотвращают обрушение грунта.
• Буровые растворы – глинистые или полимерные составы для укрепления стенок скважины.

Контроль качества при монтаже буронабивных свай

1. Геодезический контроль – проверка положения свай относительно осей.
2. Контроль глубины бурения – соответствие проектным отметкам.
3. Проверка арматурного каркаса – отсутствие коррозии, правильность сборки.
4. Контроль бетонирования – подвижность бетона, отсутствие расслоений.
5. Испытания свай – статические или динамические нагрузки для проверки несущей способности.

Распространённые ошибки при монтаже

• Недостаточная глубина бурения, приводящая к просадке сваи.
• Неправильное армирование, снижающее прочность конструкции.
• Нарушение технологии бетонирования, ведущее к образованию пустот.
• Пренебрежение геодезическим контролем, вызывающее отклонение свай от осей.

Соблюдение технологии монтажа буронабивных свай, использование качественных материалов и строгий контроль на каждом этапе работ – залог долговечности и надёжности фундамента.

Выбор типа фундамента – один из ключевых этапов строительства, от которого зависит долговечность и устойчивость здания. Среди множества вариантов буронабивные сваи занимают особое место благодаря своей универсальности и надёжности. Однако в разных условиях могут быть предпочтительны и другие типы оснований. В этой статье мы детально разберём, когда стоит выбрать буронабивные сваи, а когда лучше рассмотреть альтернативные решения.

Что такое буронабивные сваи?

Буронабивные сваи – это железобетонные конструкции, которые создаются непосредственно на строительной площадке. Технология включает бурение скважины, установку арматурного каркаса и заливку бетоном. Такой фундамент подходит для слабых и водонасыщенных грунтов, а также для участков с высоким уровнем грунтовых вод.

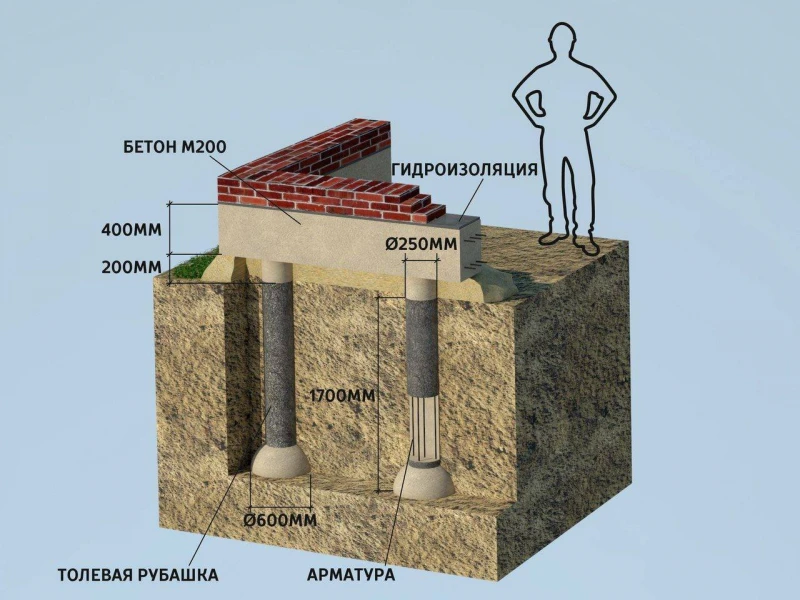

Сравнение буронабивных свай с другими типами фундаментов

Чтобы понять, когда стоит выбрать буронабивные сваи, рассмотрим их преимущества и недостатки в сравнении с другими популярными типами фундаментов.

1. Ленточный фундамент

Ленточный фундамент – это непрерывная бетонная лента, которая проходит под всеми несущими стенами здания. Он бывает мелкозаглубленным и заглубленным.

• Преимущества ленточного фундамента: высокая несущая способность, возможность обустройства подвала, долговечность.
• Недостатки: требует большого объёма земляных работ, не подходит для слабых и пучинистых грунтов.

Когда выбрать буронабивные сваи вместо ленточного фундамента?

1. При высоком уровне грунтовых вод.
2. На слабых или просадочных грунтах.
3. Если участок имеет значительный уклон.

2. Плитный фундамент

Плитный фундамент представляет собой монолитную железобетонную плиту, которая равномерно распределяет нагрузку от здания на грунт.

• Преимущества плитного фундамента: устойчивость к подвижкам грунта, равномерное распределение нагрузки, возможность использования на слабых почвах.
• Недостатки: высокая стоимость, сложность монтажа на участках с уклоном, отсутствие подвала.

Когда выбрать буронабивные сваи вместо плитного фундамента?

1. Если требуется сэкономить на материалах.
2. При строительстве на склонах.
3. Когда нужен фундамент с меньшим объёмом земляных работ.

3. Винтовые сваи

Винтовые сваи – это металлические стержни с лопастями, которые вкручиваются в грунт. Они часто используются в каркасном и деревянном строительстве.

• Преимущества винтовых свай: быстрый монтаж, возможность установки в любое время года, низкая стоимость.
• Недостатки: ограниченная несущая способность, подверженность коррозии, невозможность использования на каменистых грунтах.

Когда выбрать буронабивные сваи вместо винтовых?

1. При строительстве тяжёлых зданий (кирпичных, бетонных).
2. На грунтах с высоким содержанием камней.
3. Если требуется повышенная долговечность фундамента.

4. Забивные железобетонные сваи

Забивные сваи – это готовые железобетонные конструкции, которые погружаются в грунт с помощью спецтехники.

• Преимущества забивных свай: высокая несущая способность, долговечность, устойчивость к агрессивным средам.
• Недостатки: необходимость использования тяжёлой техники, высокий уровень шума при монтаже, риск повреждения близлежащих построек.

Когда выбрать буронабивные сваи вместо забивных?

1. При строительстве в плотной застройке (меньше вибраций).
2. Если участок труднодоступен для тяжёлой техники.
3. Когда требуется бесшумный монтаж.

Ключевые факторы выбора буронабивных свай

Чтобы окончательно определиться с типом фундамента, важно учитывать несколько ключевых факторов:

• Тип грунта: буронабивные сваи идеальны для слабых, водонасыщенных и пучинистых грунтов.
• Уровень грунтовых вод: если он высокий, сваи – оптимальное решение.
• Рельеф участка: на склонах и неровных поверхностях сваи обеспечивают стабильность.
• Нагрузка на фундамент: для тяжёлых зданий лучше подходят буронабивные или забивные сваи.
• Бюджет: буронабивные сваи дешевле плитного, но дороже винтового фундамента.

Технологические особенности монтажа буронабивных свай

Процесс установки буронабивных свай включает несколько этапов:

1. Разметка участка – определение мест расположения свай.
2. Бурение скважин – выполняется с помощью буровых установок.
3. Установка обсадной трубы (при необходимости) – для укрепления стенок скважины.
4. Монтаж арматурного каркаса – усиливает конструкцию.
5. Заливка бетона – осуществляется с вибрированием для удаления воздушных пустот.

Эта технология позволяет создавать прочные и долговечные фундаменты даже в сложных геологических условиях.

Буронабивные сваи – один из самых распространённых типов фундаментов, применяемых в строительстве. Они обеспечивают высокую несущую способность и устойчивость зданий на слабых или пучинистых грунтах. Однако их эффективность напрямую зависит от правильного расчёта нагрузки и глубины погружения. В этой статье мы разберём ключевые параметры, влияющие на эти показатели.

Основные факторы расчёта нагрузки на буронабивные сваи

При проектировании свайного фундамента важно учитывать несколько ключевых факторов, определяющих его несущую способность:

• Тип грунта – плотность, влажность, несущая способность и глубина промерзания.
• Геометрические параметры сваи – диаметр, длина, форма ствола (цилиндрическая, с уширением).
• Материал сваи – марка бетона, наличие армирования, тип арматурного каркаса.
• Внешние нагрузки – вес здания, динамические воздействия, ветровая и снеговая нагрузка.

Методы расчёта несущей способности буронабивных свай

Для определения допустимой нагрузки на сваю применяются следующие методы:

1. Расчёт по грунтовым условиям – учитывает сопротивление грунта под основанием сваи и по её боковой поверхности.
2. Испытание статической нагрузкой – натурные испытания сваи с постепенным увеличением нагрузки до достижения предельного состояния.
3. Динамические испытания – ударное воздействие на сваю с последующим анализом её поведения.
4. Аналитический расчёт по формулам – использование нормативных документов (СП 24.13330, СП 50-102).

Определение глубины погружения буронабивных свай

Глубина заложения сваи зависит от нескольких факторов:

• Глубина промерзания грунта – свая должна заглубляться ниже этого уровня, чтобы исключить влияние морозного пучения.
• Несущий слой грунта – сваю необходимо опереть на плотные грунты (пески, глины твёрдой консистенции, скальные породы).
• Гидрогеологические условия – уровень грунтовых вод может влиять на выбор глубины и технологии устройства свай.
• Конструктивные особенности здания – наличие подвалов, цокольных этажей, нагрузка от вышележащих конструкций.

Пример расчёта нагрузки на буронабивную сваю

Рассмотрим пример упрощённого расчёта для сваи диаметром 400 мм и длиной 6 м в глинистом грунте:

1. Определяем площадь основания сваи: A = π × r² = 3.14 × 0.2² ≈ 0.1256 м².
2. Находим сопротивление грунта под основанием (по таблицам СП): R ≈ 2500 кПа.
3. Рассчитываем несущую способность по грунту: P = A × R = 0.1256 × 2500 ≈ 314 кН (31.4 тс).
4. Корректируем результат с учётом коэффициента надёжности (обычно 1.2–1.4).

Ошибки при расчёте и монтаже буронабивных свай

Неправильный расчёт или нарушение технологии могут привести к серьёзным проблемам:

• Недостаточная глубина погружения – риск просадки фундамента из-за морозного пучения или слабых грунтов.
• Неправильный подбор диаметра сваи – приводит к перерасходу материала или недостаточной несущей способности.
• Отсутствие геологических изысканий – может вызвать неравномерную осадку здания.
• Нарушение технологии бетонирования – образование пустот, снижение прочности сваи.

Нормативные документы и стандарты

При проектировании буронабивных свай необходимо руководствоваться:

• СП 24.13330.2021 – "Свайные фундаменты".
• СП 50-102-2003 – "Проектирование и устройство свайных фундаментов".
• ГОСТ 19804-2012 – "Сваи железобетонные".
• СП 22.13330.2016 – "Основания зданий и сооружений".

Фундамент на буронабивных сваях – популярное решение для строительства на слабых или водонасыщенных грунтах. Однако без качественной гидроизоляции и утепления такой фундамент может подвергаться разрушительному воздействию влаги и промерзанию. В этой статье разберём ключевые аспекты защиты свайного фундамента, включая выбор материалов, технологии монтажа и важные нюансы.

Почему гидроизоляция и утепление буронабивных свай необходимы?

Буронабивные сваи, несмотря на свою прочность, уязвимы к двум основным факторам:

• Влага: грунтовые воды и осадки приводят к коррозии арматуры, разрушению бетона и появлению грибка.
• Промерзание: при отсутствии утепления холод передаётся на ростверк и стены, увеличивая теплопотери здания.

Материалы для гидроизоляции буронабивных свай

Для защиты свай от влаги применяют несколько типов материалов:

1. Рулонные материалы: битумные мембраны, рубероид, стеклоизол. Наносятся методом наплавления или приклеивания.
2. Обмазочные составы: битумные мастики, полимерные покрытия, жидкая резина. Образуют бесшовный защитный слой.
3. Проникающая гидроизоляция: составы на основе цемента и химических добавок, которые кристаллизуются в порах бетона.

Технология гидроизоляции буронабивных свай

Процесс включает несколько этапов:

1. Подготовка поверхности: очистка свай от грязи, устранение неровностей.
2. Грунтовка: нанесение праймера для улучшения адгезии.
3. Нанесение гидроизоляции: обмазочным или рулонным методом с обязательным заходом на ростверк.
4. Защита от механических повреждений: использование геотекстиля или профилированных мембран.

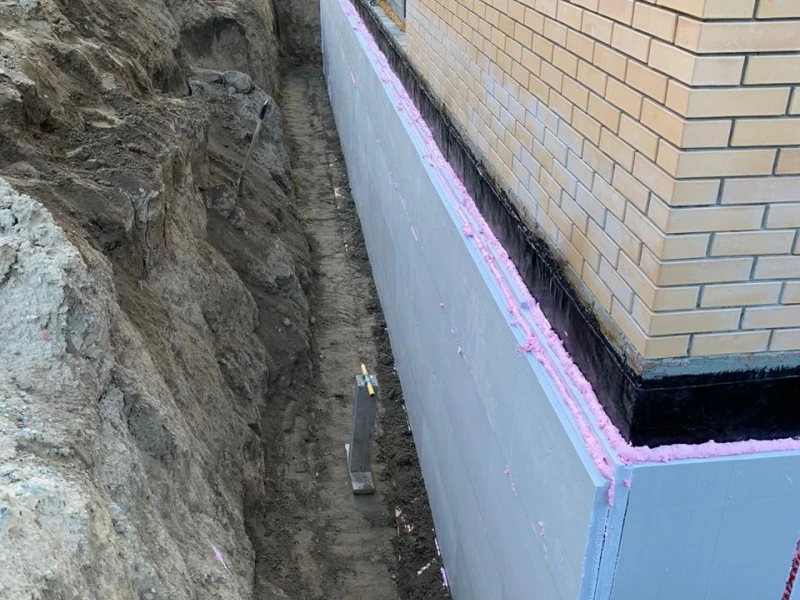

Утепление фундамента на буронабивных сваях

Теплоизоляция помогает снизить теплопотери и предотвратить промерзание. Основные методы:

• Утепление ростверка: экструдированный пенополистирол (ЭППС), пенопласт или напыляемый пенополиуретан.
• Устройство фальш-цоколя: закрытие пространства между сваями с использованием теплоизоляционных панелей.
• Применение несъёмной опалубки: комбинирование утеплителя с декоративной отделкой.

Особенности гидроизоляции и утепления в разных условиях

Выбор технологии зависит от нескольких факторов:

• Уровень грунтовых вод: при высоком УГВ требуется усиленная гидроизоляция и дренаж.
• Климатическая зона: в холодных регионах увеличивают толщину утеплителя.
• Тип грунта: пучинистые почвы требуют дополнительной защиты от подвижек.

Частые ошибки при гидроизоляции и утеплении

Чтобы избежать проблем, важно не допускать следующих ошибок:

1. Игнорирование гидроизоляции под ростверком.
2. Использование некачественных материалов, которые разрушаются за 2-3 года.
3. Отсутствие вентиляции в фальш-цоколе, ведущее к скоплению влаги.
4. Недостаточная толщина утеплителя, снижающая эффективность теплоизоляции.

Дополнительные меры защиты

Для повышения долговечности фундамента рекомендуется:

• Устройство дренажной системы по периметру.
• Установка отмостки с уклоном для отвода воды.
• Обработка антисептиками для предотвращения биопоражений.

Гидроизоляция и утепление буронабивных свай – сложный, но необходимый процесс. Правильный выбор материалов и соблюдение технологии помогут избежать дорогостоящего ремонта и обеспечат долгий срок службы фундамента.
