Устройство фильтрующего слоя дренажа фундамента

Выбор материалов для устройства фильтрующего слоя дренажа фундамента

Фундамент – основа любого здания, и его долговечность во многом зависит от правильного дренажа. Одним из ключевых элементов дренажной системы является фильтрующий слой, который предотвращает заиливание и обеспечивает эффективный отвод воды. В этой статье мы подробно разберём технологию укладки и особенности работы с фильтрующим слоем при дренаже фундамента.

Роль фильтрующего слоя в дренажной системе

Фильтрующий слой выполняет несколько важных функций:

• Задерживает мелкие частицы грунта, предотвращая засорение дренажных труб.
• Обеспечивает равномерное распределение воды в системе.
• Снижает гидростатическое давление на фундамент.
• Повышает долговечность дренажа, уменьшая риск заиливания.

Материалы для фильтрующего слоя

Для создания эффективного фильтрующего слоя используются следующие материалы:

• Щебень (фракция 20-40 мм) – обеспечивает хорошую водопроницаемость.
• Гравий (фракция 5-20 мм) – применяется в комбинации с геотекстилем.
• Песок (крупнозернистый) – используется в качестве дополнительного фильтра.
• Геотекстиль – предотвращает смешивание грунта с дренирующим материалом.

Технология укладки фильтрующего слоя

Процесс монтажа фильтрующего слоя включает несколько этапов:

1. Подготовка основания – выравнивание дна траншеи и укладка геотекстиля.
2. Засыпка первого слоя – обычно используется песок (толщина 10-15 см).
3. Укладка дренажных труб с соблюдением уклона 2-3 мм на 1 метр.
4. Засыпка щебня или гравия вокруг труб (толщина 20-30 см).
5. Обёртывание геотекстилем для защиты от заиливания.
6. Обратная засыпка грунтом с послойным трамбованием.

Особенности работы с фильтрующим слоем

При обустройстве фильтрующего слоя важно учитывать следующие нюансы:

• Гидрогеологические условия – тип грунта и уровень грунтовых вод влияют на выбор материала.
• Уклон дренажных труб – должен быть достаточным для самотека воды.
• Качество геотекстиля – плотность материала должна быть не менее 150 г/м².
• Толщина слоя – зависит от интенсивности водопритока и типа дренажа.

Распространённые ошибки при укладке фильтрующего слоя

Чтобы избежать проблем с дренажем, важно не допускать следующих ошибок:

• Использование мелкозернистого песка, который быстро заиливается.
• Отсутствие геотекстиля, что приводит к смешиванию грунта с щебнем.
• Недостаточный уклон дренажных труб, вызывающий застой воды.
• Неправильная трамбовка, приводящая к просадке слоя.

Советы по повышению эффективности фильтрующего слоя

Для улучшения работы дренажной системы рекомендуется:

• Комбинировать щебень и геотекстиль для лучшей фильтрации.
• Проверять качество материалов перед укладкой.
• Организовывать регулярный осмотр дренажа на предмет засоров.
• Учитывать сезонные колебания уровня грунтовых вод.

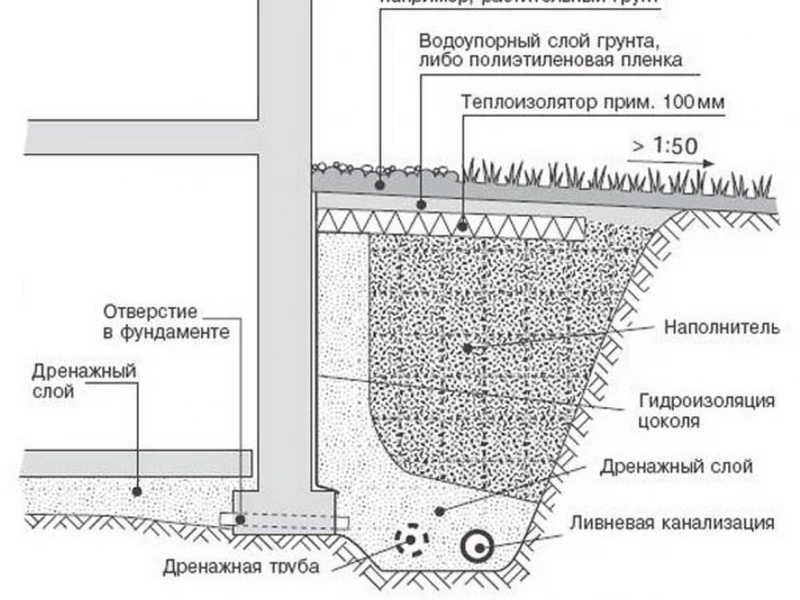

Фильтрующий дренаж фундамента – важная инженерная система, предназначенная для отвода грунтовых вод и защиты основания здания от подтопления. Однако ошибки при его устройстве могут привести к снижению эффективности или даже полному выходу из строя всей системы. В этой статье рассмотрим ключевые аспекты контроля качества и распространённые ошибки, допускаемые при монтаже дренажа.

Основные функции фильтрующего дренажа

• Отвод грунтовых вод от фундамента для предотвращения подтопления.
• Снижение гидростатического давления на стены и основание.
• Защита от морозного пучения за счёт уменьшения влажности грунта.
• Предотвращение коррозии металлических элементов конструкции.

Контроль качества при устройстве дренажа

1. Проверка проекта: убедитесь, что схема дренажа соответствует гидрогеологическим условиям участка.
2. Качество материалов: дренажные трубы должны быть гофрированными, с перфорацией и геотекстильной обмоткой.
3. Глубина заложения: дрены должны располагаться ниже подошвы фундамента.
4. Уклон труб: минимальный уклон – 2 мм на 1 метр для самотечного отвода воды.
5. Герметичность соединений: стыки труб должны быть плотными, без зазоров.
6. Фильтрующий слой: щебень или гравий фракции 20–40 мм, обёрнутый геотекстилем.
7. Проверка работоспособности: после монтажа система тестируется на пропускную способность.

Типичные ошибки при монтаже фильтрующего дренажа

• Неправильный выбор уклона: слишком малый уклон приводит к застою воды, слишком большой – к ускоренному заиливанию.
• Отсутствие геотекстиля: без фильтрующего материала дренажные трубы быстро засоряются.
• Недостаточная глубина заложения: если дрены расположены выше уровня промерзания, система может перестать работать зимой.
• Использование неподходящего щебня: мелкие фракции или известняковый щебень со временем уплотняются и теряют дренирующие свойства.
• Отсутствие ревизионных колодцев: усложняет обслуживание и прочистку системы.
• Негерметичные соединения: приводит к проникновению грунта внутрь труб.
• Пренебрежение обратной засыпкой: уплотнение грунта должно проводиться послойно, без повреждения дрен.

Дополнительные рекомендации

• Перед монтажом проведите гидрогеологическое исследование участка.
• Используйте только сертифицированные материалы.
• Проверяйте качество работ на каждом этапе.
• Обеспечьте отвод воды из дренажной системы в ливневую канализацию или водоём.

Последствия неправильного монтажа

Если дренаж выполнен с нарушениями, это может привести к:

• подтоплению подвалов и цокольных этажей,
• разрушению фундамента из-за повышенной влажности,
• образованию трещин в стенах здания,
• увеличению затрат на ремонт и восстановление.

При строительстве фундамента одним из ключевых этапов является организация дренажной системы, которая защищает основание от подтопления и разрушения грунтовыми водами. Для эффективного дренажа часто используют комбинацию геотекстиля и щебня, которые выполняют функцию фильтрующего слоя. В этой статье мы разберём, почему эти материалы считаются оптимальными и как правильно их применять.

Роль фильтрующего слоя в дренаже фундамента

Фильтрующий слой в дренажной системе выполняет несколько важных функций:

• Защита от заиливания – предотвращает попадание мелких частиц грунта в дренажные трубы.
• Равномерное распределение нагрузки – снижает давление на основание фундамента.
• Отвод воды – способствует быстрому удалению избыточной влаги из почвы.

Геотекстиль: свойства и преимущества

Геотекстиль – это синтетический материал, который широко применяется в строительстве для разделения слоёв грунта и фильтрации воды. Его основные преимущества:

1. Высокая прочность – устойчив к механическим повреждениям.
2. Химическая инертность – не разлагается под воздействием влаги и агрессивных сред.
3. Отличная фильтрующая способность – пропускает воду, но задерживает частицы грунта.

Для дренажа фундамента чаще всего используют геотекстиль плотностью 150–300 г/м². Он укладывается между грунтом и щебнем, предотвращая их смешивание.

Щебень: выбор фракции и особенности укладки

Щебень – это сыпучий материал, который обеспечивает дренирование воды и стабилизирует грунт. Для дренажа фундамента подходят следующие виды:

• Гранитный щебень – обладает высокой прочностью и морозостойкостью.
• Гравийный щебень – более доступный по цене, но менее прочный.

Оптимальная фракция щебня для дренажа – 20–40 мм. Такой размер обеспечивает хорошую водопроницаемость и устойчивость к уплотнению.

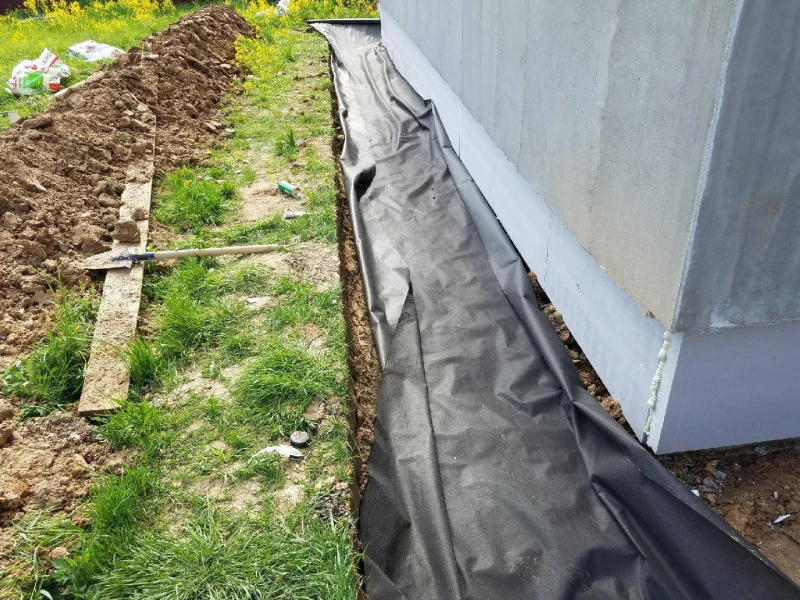

Технология укладки геотекстиля и щебня

Правильная укладка материалов гарантирует долговечность дренажной системы. Процесс включает следующие этапы:

1. Подготовка траншеи – выкапывается канава с уклоном в сторону водосборника.
2. Укладка геотекстиля – материал расстилается с запасом по краям.
3. Засыпка щебня – слой толщиной 20–30 см равномерно распределяется по дну.
4. Укладка дренажных труб (при необходимости) – их оборачивают геотекстилем.
5. Завершение конструкции – края геотекстиля заворачиваются поверх щебня.

Ошибки при использовании геотекстиля и щебня

Неправильное применение материалов может снизить эффективность дренажа. Распространённые ошибки:

• Использование слишком мелкого щебня – приводит к засорению системы.
• Отсутствие геотекстиля – вызывает заиливание дренажного слоя.
• Неправильный уклон траншеи – вода не отводится в нужном направлении.
