Устройство дренажа вокруг фундамента в процессе ремонта

Современные технологии устройства дренажа при ремонте фундамента

Эффективные методы устройства дренажной системы при реконструкции фундамента

Реконструкция фундамента – сложный и ответственный процесс, требующий не только восстановления несущей способности основания, но и обеспечения его долговечности. Одним из ключевых факторов, влияющих на срок службы фундамента, является правильное устройство дренажной системы. Грамотно спроектированный дренаж отводит грунтовые воды, предотвращает подтопление и снижает гидростатическое давление на конструкцию. В этой статье рассмотрим эффективные методы устройства дренажа при ремонте фундамента.

Зачем нужен дренаж при реконструкции фундамента?

Фундамент подвергается постоянному воздействию влаги, что приводит к его разрушению. Особенно это актуально для старых зданий, где гидроизоляция могла утратить свои свойства. Дренажная система решает несколько важных задач:

  • Снижение уровня грунтовых вод – предотвращает подтопление подвалов и цокольных этажей.
  • Защита от морозного пучения – уменьшает количество воды в грунте, снижая риск деформации фундамента зимой.
  • Увеличение срока службы гидроизоляции – дренаж уменьшает давление воды на защитные слои.
  • Предотвращение образования грибка и плесени – сухой фундамент менее подвержен биологическим поражениям.

Основные методы устройства дренажной системы

Выбор способа дренирования зависит от типа грунта, глубины заложения фундамента и уровня подземных вод. Рассмотрим наиболее эффективные методы.

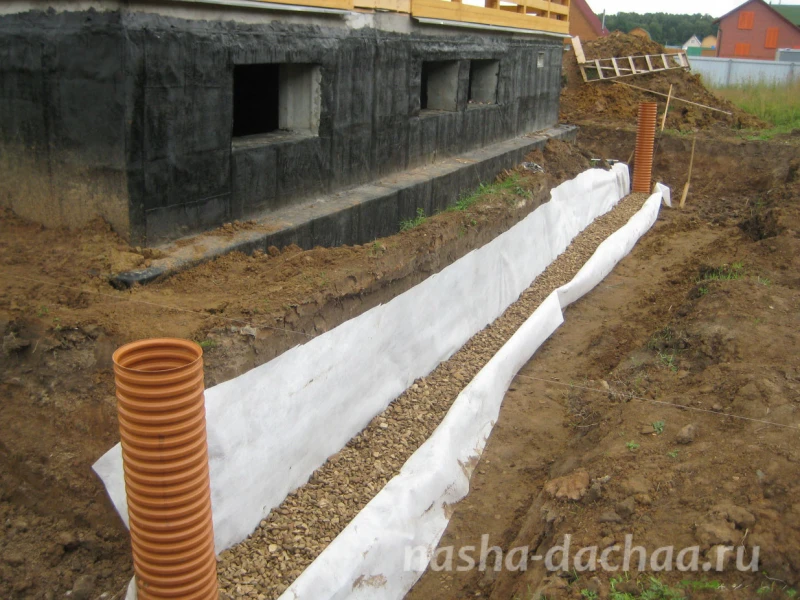

1. Пристенный дренаж

Этот метод применяется при реконструкции ленточных и плитных фундаментов. Система состоит из перфорированных труб, уложенных по периметру здания с уклоном в сторону водосборного колодца.

  1. Подготовка траншеи – выкапывается канава на 30-50 см ниже подошвы фундамента.
  2. Укладка геотекстиля – материал предотвращает заиливание дренажных труб.
  3. Формирование фильтрующего слоя – на дно засыпается щебень фракции 20-40 мм.
  4. Монтаж труб – используются перфорированные трубы диаметром 110-160 мм.
  5. Обратная засыпка – трубы закрываются щебнем и геотекстилем, затем грунтом.

2. Кольцевой дренаж

Применяется, когда пристенный вариант невозможен (например, при наличии отмостки или близко расположенных построек). Трубы укладываются на расстоянии 1,5-3 м от фундамента.

  • Плюсы: не требует разрушения отмостки, может быть устроен после завершения основных работ.
  • Минусы: менее эффективен при высоком уровне грунтовых вод.

3. Пластовый дренаж

Используется при реконструкции фундаментов с подвалами. Представляет собой фильтрующую подушку под основанием:

  1. На дно котлована укладывается геотекстиль.
  2. Засыпается слой щебня толщиной 20-30 см.
  3. Монтируются дренажные трубы, соединенные с основной системой.
  4. Сверху укладывается ещё один слой геотекстиля.

4. Вертикальный дренаж (иглофильтры)

Эффективен при высоком уровне грунтовых вод. Система состоит из вертикальных труб с насосами, которые откачивают воду в коллектор.

  • Преимущества: быстрое осушение участка, возможность регулировки уровня вод.
  • Недостатки: требует регулярного обслуживания, дорогостоящее оборудование.

Критерии выбора дренажной системы

При проектировании дренажа учитывают следующие факторы:

  • Гидрогеологические условия – состав грунта, уровень и сезонные колебания вод.
  • Тип фундамента – для ленточных и плитных оснований подходы разные.
  • Бюджет проекта – некоторые системы требуют значительных вложений.
  • Возможность обслуживания – открытые системы проще чистить.

Материалы для устройства дренажа

Качественные материалы – залог долговечности системы:

  • Трубы: ПВХ с перфорацией, гофрированные, с фильтрами из геотекстиля.
  • Фильтрующие материалы: щебень гранитный, кокосовое волокно, геокомпозиты.
  • Колодцы: инспекционные (для прочистки) и водоприемные (для сбора воды).
  • Насосы: дренажные и фекальные (для откачки воды из колодцев).

Ошибки при устройстве дренажа

Неправильный монтаж может свести на нет всю работу:

  1. Укладка труб без уклона (менее 2 см на 1 м) приводит к застою воды.
  2. Отсутствие геотекстиля вызывает быстрое заиливание.
  3. Недостаточная глубина заложения – система не работает в период паводка.
  4. Неправильный выбор диаметра труб – пропускная способность недостаточна.

Современные технологии в дренажных системах

Новые разработки повышают эффективность дренажа:

  • Геокомпозитные маты – заменяют щебеночную засыпку, уменьшая объем земляных работ.
  • Умные дренажные системы – датчики влажности и автоматические насосы.
  • Биодренаж – использование растений для осушения участка.
