Устройство дренажа у цоколя фундамента

Устройство дренажа у цоколя фундамента: выбор материалов и схемы

Ремонт фундамента – сложный и ответственный процесс, требующий грамотного подхода, особенно когда речь идет о защите основания дома от влаги. Одним из ключевых этапов восстановления фундамента является устройство дренажа у цоколя, который предотвращает подтопление, разрушение бетона и появление трещин. В этой статье мы разберем, как правильно организовать водоотведение, какие материалы выбрать и какие схемы дренажа наиболее эффективны.

Зачем нужен дренаж у цоколя?

Грунтовые и поверхностные воды – главные враги фундамента. Без надежной системы водоотведения влага проникает в бетон, вызывает коррозию арматуры, промерзание и постепенное разрушение конструкции. Дренаж решает несколько задач:

• Отводит воду от фундамента, снижая гидростатическое давление.
• Предотвращает подтопление подвала и цокольного этажа.
• Уменьшает пучинистость грунта в зимний период.
• Продлевает срок службы гидроизоляции.

Выбор материалов для дренажной системы

Качество дренажа напрямую зависит от используемых материалов. Рассмотрим основные компоненты системы:

1. Дренажные трубы (дрены) – могут быть перфорированными ПВХ, полиэтиленовыми или керамическими. Оптимальный вариант – гофрированные трубы с геотекстильной обмоткой, предотвращающей заиливание.
2. Щебень или гравий – используется для засыпки траншей. Фракция 20-40 мм обеспечивает хорошую фильтрацию.
3. Геотекстиль – защищает дренажный слой от засорения частицами грунта.
4. Дренажные колодцы – служат для прочистки системы и сбора воды.
5. Песок – применяется для создания подушки под трубы.

Схемы водоотведения у цоколя

Существует несколько вариантов организации дренажа, выбор зависит от типа фундамента, уровня грунтовых вод и рельефа участка.

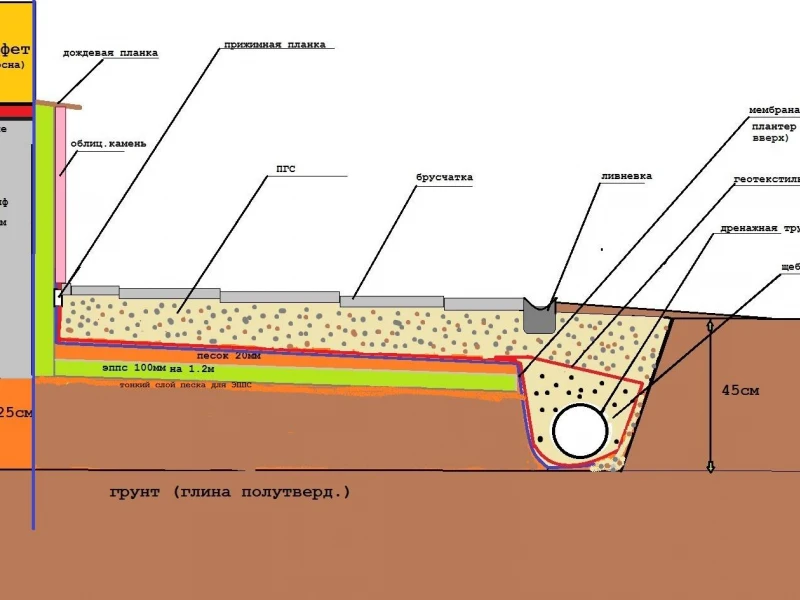

Пристенный дренаж

Используется для ленточных и плитных фундаментов, особенно при наличии подвала. Технология монтажа:

1. По периметру фундамента выкапывается траншея на 20-30 см ниже подошвы основания.
2. На дно укладывается геотекстиль и песчаная подушка (10-15 см).
3. Монтируются дрены с уклоном 2-3° в сторону колодца или ливневой канализации.
4. Трубы засыпаются щебнем и оборачиваются геотекстилем.
5. Траншея заполняется песком и грунтом.

Кольцевой дренаж

Подходит для домов без подвала или при высоком УГВ. Система располагается на расстоянии 1,5-3 м от фундамента и образует замкнутый контур. Преимущества:

• Меньше земляных работ по сравнению с пристенным вариантом.
• Эффективен на глинистых почвах.
• Может комбинироваться с ливневой канализацией.

Пластовый дренаж

Применяется при ремонте плитного фундамента или высоком уровне верховодки. В этом случае под плитой создается дренирующий слой из щебня и песка, соединенный с трубами по периметру. Особенности:

• Требует полного вскрытия фундамента.
• Дополняется вертикальными дренажными скважинами в сложных грунтах.
• Часто сочетается с гидроизоляцией.

Ошибки при устройстве дренажа

Неправильный монтаж системы может свести на нет все усилия по ремонту фундамента. Распространенные ошибки:

• Недостаточный уклон труб (менее 2 см на 1 м).
• Отсутствие геотекстиля, ведущее к засорению дрен.
• Использование не перфорированных труб для канализации.
• Неверный выбор места для водосборного колодца.
• Пренебрежение гидроизоляцией цоколя после монтажа дренажа.

Дополнительные меры защиты фундамента

Для максимальной эффективности дренажную систему стоит комбинировать с другими методами:

1. Отмостка – бетонная или мягкая с уклоном от здания.
2. Ливневая канализация – отводит дождевую воду с крыши.
3. Гидроизоляция фундамента – обмазочная, рулонная или проникающая.
4. Утепление цоколя – снижает риск промерзания.
