Устройство стропильной системы мансарды при реконструкции дома

Практические советы по устройству стропильной системы мансарды в реконструируемом доме

Реконструкция дома с обустройством мансарды — отличный способ увеличить жилую площадь без возведения дополнительных этажей. Однако ключевым элементом такой перестройки является правильный монтаж стропильной системы. От её надёжности зависит долговечность кровли, теплоизоляция и безопасность всего здания. В этой статье разберём ключевые этапы и рекомендации по монтажу стропильной системы мансарды при реконструкции.

1. Подготовка и проектирование

Перед началом работ необходимо тщательно проанализировать существующую конструкцию дома и разработать детальный проект. Основные этапы подготовки включают:

• Оценку несущей способности стен и фундамента — мансарда увеличивает нагрузку, поэтому важно убедиться, что основание выдержит вес новой конструкции.
• Расчёт угла наклона крыши — оптимальный угол зависит от климатических условий и выбранного кровельного материала.
• Выбор типа стропильной системы — для мансард чаще используют наслонные или висячие стропила, комбинированные варианты.

2. Демонтаж старой кровли (при необходимости)

Если реконструкция предполагает замену существующей крыши, важно аккуратно демонтировать старую конструкцию, сохранив целостность стен и перекрытий. Этапы демонтажа:

1. Снятие кровельного покрытия.
2. Удаление обрешётки и гидроизоляции.
3. Демонтаж старых стропил с проверкой состояния мауэрлата и балок.

3. Установка мауэрлата и балок перекрытия

Мауэрлат — основа стропильной системы, распределяющая нагрузку на стены. При реконструкции важно:

• Использовать брус сечением не менее 150×150 мм.
• Закреплять его анкерными болтами или шпильками.
• Обеспечить гидроизоляцию между мауэрлатом и стеной (рубероид, битумная мастика).

Балки перекрытия укладываются с шагом 60–100 см и служат основой для пола мансарды.

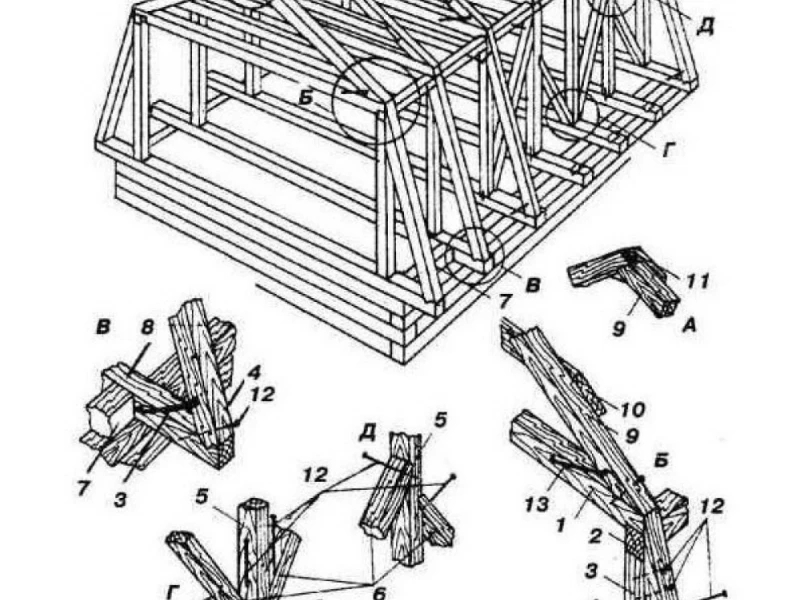

4. Монтаж стропильных ног

Стропила формируют каркас будущей крыши. Особенности монтажа:

1. Разметка и подготовка стропильных ног — длина и угол запила рассчитываются индивидуально.
2. Крепление стропил к мауэрлату — используются металлические уголки, скобы или врубка.
3. Установка конькового прогона — для жёсткости конструкции.
4. Монтаж дополнительных элементов — подкосов, затяжек, ригелей для усиления системы.

5. Утепление и гидроизоляция

Мансарда требует тщательной тепло- и гидроизоляции. Рекомендации:

• Укладка пароизоляционной плёнки со стороны помещения.
• Монтаж утеплителя (минвата, пенополистирол) между стропилами.
• Гидроизоляция поверх стропил (диффузионные мембраны).
• Организация вентиляционного зазора для предотвращения конденсата.

6. Монтаж обрешётки и кровельного покрытия

Завершающий этап — создание обрешётки и укладка кровельного материала:

1. Сплошная обрешётка — для мягкой кровли (битумная черепица).
2. Разреженная обрешётка — для металлочерепицы, профнастила.
3. Крепление кровельного покрытия с соблюдением технологии производителя.

7. Рекомендации по безопасности и материалам

• Используйте только сухую древесину (влажность не более 20%).
• Обрабатывайте стропила антисептиками и антипиренами.
• Проверяйте геометрию конструкции на каждом этапе.
• Работайте с профессиональными инструментами (уровень, шуруповёрт, пила).

Реконструкция дома – это отличная возможность не только обновить жилье, но и увеличить полезную площадь. Одним из самых популярных вариантов является устройство мансарды, которая требует грамотного проектирования и монтажа стропильной системы. В этой статье мы разберем ключевые этапы работ, материалы и нюансы, которые помогут избежать ошибок.

1. Подготовка к реконструкции: оценка состояния дома

Перед тем как приступить к монтажу стропильной системы мансарды, необходимо провести тщательную подготовку:

• Оценка несущих стен и фундамента – убедитесь, что они выдержат дополнительную нагрузку.
• Анализ кровельной конструкции – проверьте состояние старой крыши, при необходимости укрепите ее.
• Разработка проекта – без точных расчетов и чертежей мансарда может оказаться ненадежной.

2. Выбор типа стропильной системы

Существует несколько вариантов стропильных систем, подходящих для мансарды:

1. Наслонные стропила – опираются на несущие стены и коньковый прогон, подходят для домов с промежуточными опорами.
2. Висячие стропила – используются при отсутствии внутренних стен, создают распорную нагрузку, требующую компенсации затяжками.
3. Комбинированные системы – сочетают оба типа, позволяя оптимизировать конструкцию.

3. Расчет параметров стропильной системы

Для надежности мансарды важно правильно рассчитать:

• Угол наклона скатов – зависит от климатических условий и выбранного кровельного материала.
• Шаг стропил – обычно составляет 60–100 см, но может корректироваться в зависимости от нагрузки.
• Сечение стропильных ног – определяется длиной пролета и весом кровельного пирога.

4. Материалы для стропильной системы

Чаще всего используются:

1. Древесина – сосна или лиственница, обработанная антисептиками и антипиренами.
2. Металлические конструкции – применяются при больших пролетах или сложных формах крыши.
3. Деревянные клееные балки – обладают высокой прочностью и устойчивостью к деформациям.

5. Монтаж стропильной системы: пошаговая инструкция

Процесс установки стропил включает несколько этапов:

1. Укладка мауэрлата – бруса, который распределяет нагрузку на стены.
2. Монтаж стоек и прогонов – формирует каркас мансардного помещения.
3. Установка стропильных ног – крепятся к мауэрлату и коньковому брусу.
4. Усиление конструкции – с помощью подкосов, ригелей и затяжек.
5. Обрешетка и контробрешетка – создают основу для утепления и кровельного покрытия.

6. Утепление и гидроизоляция мансарды

Чтобы мансарда была комфортной, важно правильно утеплить крышу:

• Пароизоляция – защищает утеплитель от влаги изнутри помещения.
• Теплоизоляция – минеральная вата или пенополистирол толщиной не менее 200 мм.
• Гидроизоляция – мембрана, предотвращающая протечки.

7. Частые ошибки и как их избежать

При реконструкции дома с устройством мансарды часто допускают следующие ошибки:

• Недостаточная вентиляция подкровельного пространства – приводит к образованию конденсата.
• Неправильный расчет нагрузки – вызывает деформацию стропил.
• Экономия на материалах – снижает долговечность конструкции.

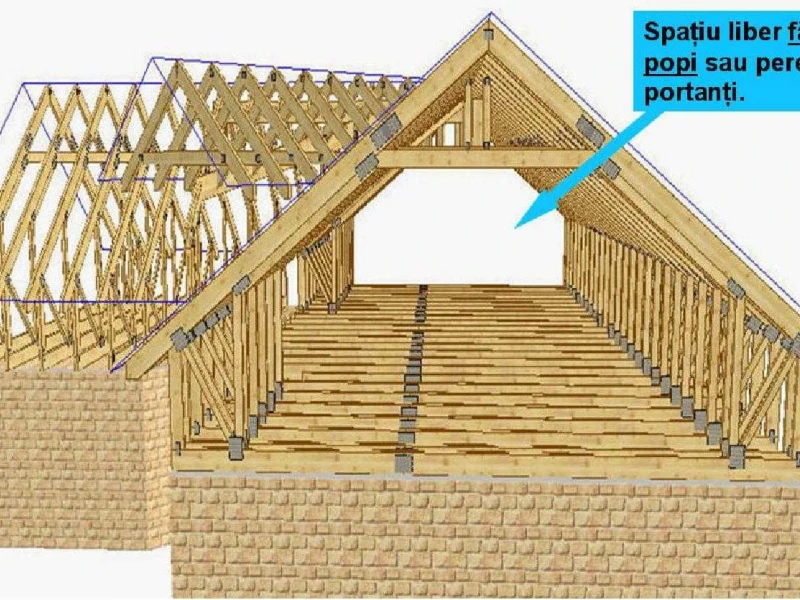

Реконструкция дома с обустройством мансарды – отличный способ увеличить жилое пространство без значительного расширения площади застройки. Однако при монтаже стропильной системы мансарды многие допускают ошибки, которые впоследствии приводят к протечкам, деформациям крыши и даже обрушениям. В этой статье разберём типичные промахи и расскажем, как их избежать.

1. Неправильный расчёт нагрузки на стропильную систему

Одна из самых распространённых ошибок – недооценка нагрузок, действующих на стропила. При реконструкции важно учитывать:

• Вес кровельного материала (металлочерепица, мягкая кровля, шифер и др.).
• Снеговую и ветровую нагрузку, характерную для региона.
• Вес утеплителя, гидроизоляции и внутренней отделки мансарды.

Как избежать: провести точный расчёт с запасом прочности, учитывая климатические условия и выбранные материалы. Лучше доверить это инженеру-проектировщику.

2. Ошибки в выборе сечения и шага стропил

Слишком тонкие или редко расположенные стропила не выдержат нагрузку, что приведёт к провисанию крыши. Типичные ошибки:

1. Использование досок меньшего сечения, чем требуется.
2. Увеличение шага стропил без усиления конструкции.
3. Применение некачественной или сырой древесины.

Как избежать: выбирать сечение стропил в соответствии с расчётами (обычно 50×150 мм или 50×200 мм). Шаг не должен превышать 60–90 см. Древесина должна быть сухой и обработанной антисептиком.

3. Неправильное крепление стропил к мауэрлату

Ненадёжное соединение стропильных ног с мауэрлатом (опорным брусом) – частая причина разрушения крыши при сильном ветре. Ошибки:

• Использование только гвоздей без металлических уголков или скоб.
• Отсутствие запилов (врубок) для плотного прилегания.
• Крепление к старому, прогнившему мауэрлату.

Как избежать: применять металлические крепления (уголки, пластины), делать запилы для жёсткой фиксации и обязательно проверять состояние мауэрлата перед монтажом.

4. Отсутствие или неправильный монтаж усиливающих элементов

При устройстве мансарды стропильная система испытывает повышенные нагрузки, поэтому важно усилить её элементами:

1. Прогоны (продольные балки под стропилами).
2. Стойки и подкосы для распределения веса.
3. Затяжки, предотвращающие распирание стен.

Как избежать: заранее предусмотреть усиление конструкции и не экономить на материалах. Особенно это важно для широких мансард (более 6 м).

5. Пренебрежение вентиляцией подкровельного пространства

Плохая вентиляция приводит к:

• Скоплению конденсата и гниению стропил.
• Перегреву кровли летом.
• Образованию наледи зимой.

Как избежать: оставить зазор между утеплителем и кровлей, установить аэраторы или вентиляционные решётки.

6. Неправильная геометрия крыши

Кривые стропила или неравномерные скаты не только портят внешний вид, но и создают неравномерную нагрузку. Причины:

1. Неточная разметка перед монтажом.
2. Использование искривлённых досок.
3. Отсутствие контроля уровня во время установки.

Как избежать: тщательно вымерять все элементы, использовать шаблоны и временные распорки для точного позиционирования.

7. Игнорирование противопожарной и биозащиты

Деревянные стропила без обработки – уязвимое место. Ошибки:

• Отказ от антипиренов (огнезащитных составов).
• Некачественная обработка антисептиками.
• Использование горючих материалов рядом с дымоходами.

Как избежать: обязательно обработать все деревянные элементы защитными составами и соблюдать противопожарные нормы.

8. Работа без проекта

Монтаж стропил "на глазок" – главная причина всех перечисленных проблем. Без чертежей и расчётов невозможно:

1. Определить оптимальную конструкцию.
2. Рассчитать необходимое количество материалов.
3. Предусмотреть все узлы креплений.

Как избежать: заказать проект у специалистов или использовать типовые решения, адаптированные под ваш дом.
